Grundfos CM-A 10-5 A-R-A-V-AVBV 3х400В

Артикул: 97516545

Цена обновлена - 21.12.2024

Голосов: 1

Оценить

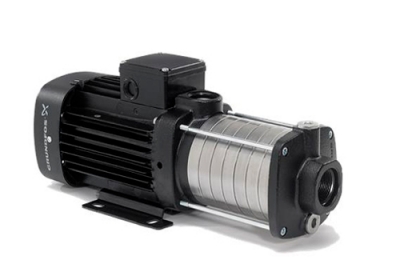

Grundfos CM-A 10-5 A-R-A-V-AVBV

Компактный горизонтальный многоступенчатый центробежный насос CM-A 10-5 представляет собой:
1-фазным, 220-240 V, 50 Hz, монтируемым на лапах электродвигателем.
Насос CM-A 10-5 с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AVBE.
Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали.
Всасывающий и нагнетательный трубопроводы изготовлены из Чугун.

Насос CM может быть также в исполнении CME, если к двигателю подключить устройство CUE.

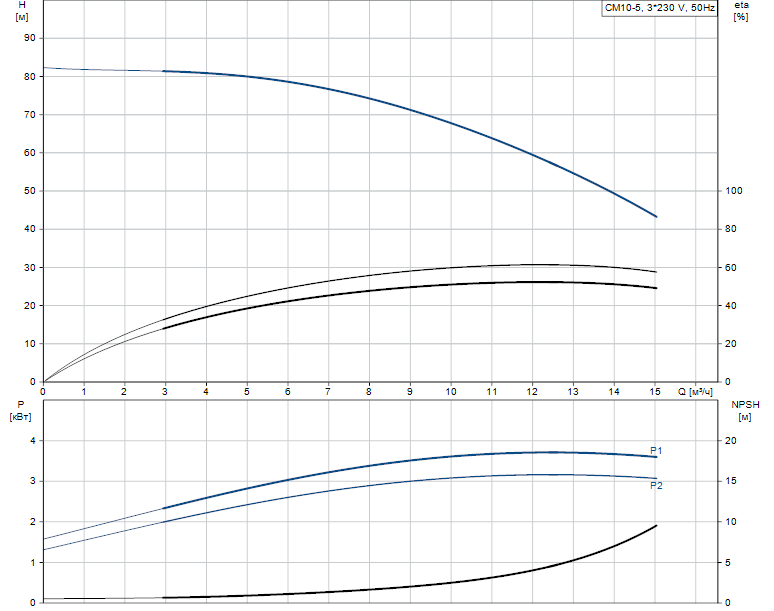

Технические характеристики:
Наименование продукции - CM-A 10-5
Код (Артикул) - 97516545
Частота вращения - 2900 об/м
Номинальная подача - 10 м3/ч
Номинальный напор - 67.4 м
Рабочие колеса - 5
Уплотнение вала - Viton
Тип насоса - CM
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Чугун
EN-JL1030
AISI 30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Резина -    FKM
Код резины - V

Жидкость:
Диапазон температур жидкости - -20 .. 40 °C

Монтаж:
Максимальная температура окружающей среды - 55 °C
Макс. рабочее давление - 10 бар
Макс. давление при заданной темп-ре - 6 бар / 90 °C
10 бар / 40 °C
Стандартный фланец - РЕЗЬБА WHITWORTH RP
Код соединения - R
Вход насоса - Rp 1 1/2
Выход насоса - Rp 1 1/2

Данные электрооборудования:
Тип электродвигателя - 100LA
Класс энергоэфф-ти - IE2
Номинальная мощность P2 - 3.2 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 220-240D/380-415Y V
Показатель уровня обслуживания - 1
Номинальный ток - 11,8-11,0/6,75-6,40 A
Номинальная скорость - 2890-2920 об/м
Энергоэффективность - IE2 84,6 %
Эффективность электродвигателя при полной нагрузке - 84,6 %
Класс защиты (IEC 34-5) - IP55
Класс изоляции (IEC 85) - F
Защита электродвигателя - TP211

Другое:
Нетто вес - 39.3 кг
Полный вес - 41.8 кг
EAN номер - 5700317301498
