Grundfos CME-A 15-3 A-R-A-E-AQQE

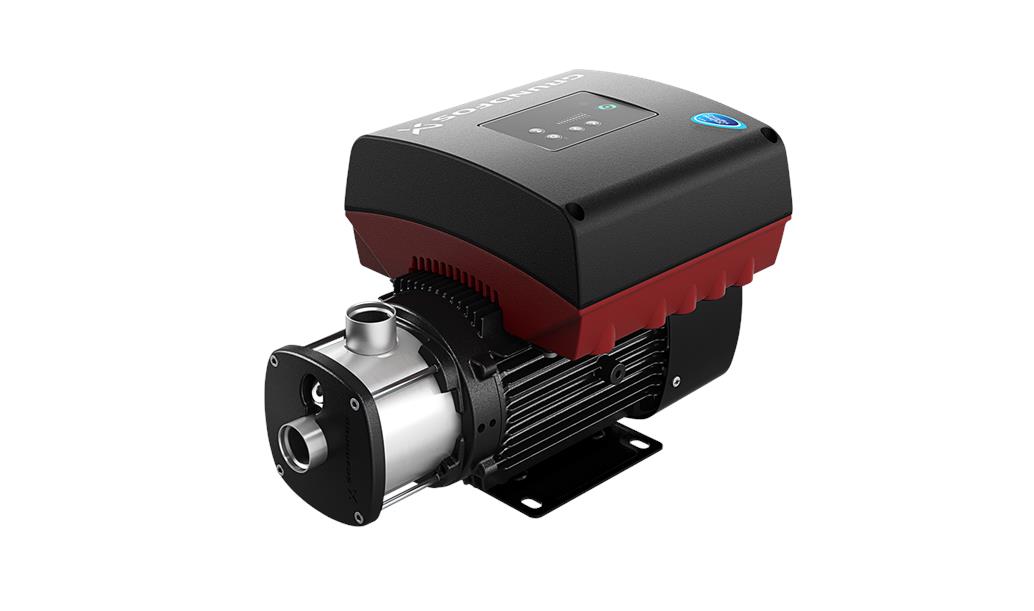

Горизонтальный многоступенчатый моноблочный насос CME-A 15-3 (99077763) со встроенным преобразователем частоты.
Двигатель CME включает преобразователь частоты и ПИ-регулятор, встроенный в клеммную коробку двигателя. Так как двигатель и электронное оборудование имеют встроенную защиту от перегрузки и перегрева, никакой дополнительной защиты двигателя не требуется.
Насос CME-A с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQE.
Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали.
1-фазным, 220-240 V, 50 Hz, монтируемым на лапах электродвигателем.
Насос CME-A 15-3 с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQV.
Внешний датчик подключается, если во время эксплуатации насоса необходимо контролировать:
-расход,
-перепад давления,
-температуру.
Комплекты датчиков поставляются как принадлежности.
Насос CME-A имеет панель управления, в которой можно задавать:
-Требуемое установленное значение
-Мин.
-Макс.
-Останов.
Световые индикаторы на панели управления показывают «Работу» и «Неисправность».
Управление насосом CME-A 15-3 также возможно через ПДУ R100 компании Grundfos, с помощью которого можно выполнять дополнительные настройки, а также считывать такие параметры как:
-Фактическое значение
-Частота вращения
-Входная мощность
-Энергопотребление
В клеммной коробке имеются клеммы для подсоединения:
- Внешнего пуска/останова (беспотенциальный контакт)
- Внешней дистанционной настройки установленного значения через аналоговый сигнал, 0 - 10 В, 0(4) - 20 мА,
- 10 В источника напряжения для потенциометра установленного значения, Imax = 5 мА,
- датчика, 0 - 10 В, 0(4) - 20 мА,
- 24 В источника напряжения для датчика, Imax = 40 мА,
- входа для принудительного регулирования режимов МИН, МАКС, Внешняя неисправность или Реле расхода (беспотенциальный контакт)
- беспотенциального реле сигнала неисправности с переключающим контактом,
- RS485 GENIbus.

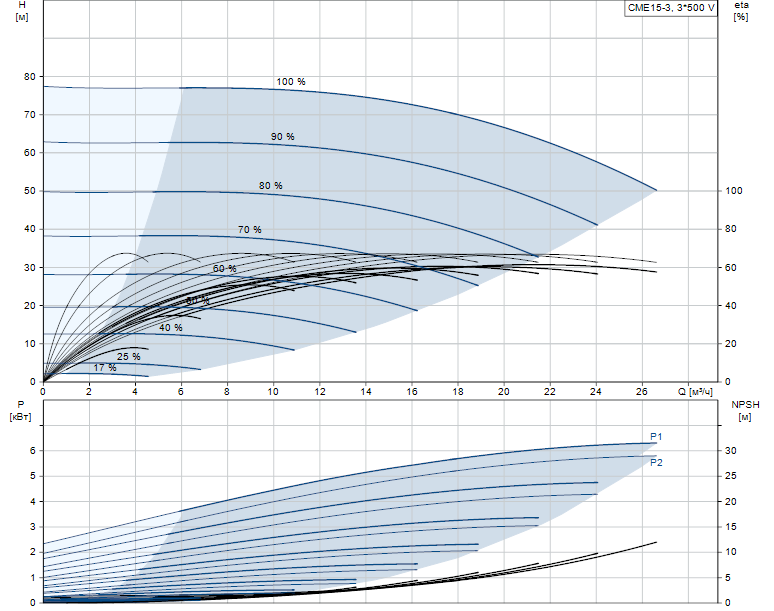

Технические характеристики:
Наименование продукции - CME-A 15-3
Код (Артикул) - 99077763
Частота вращения - 3480 об/м
Номинальная подача - 20.4 м3/ч
Номинальный напор - 64.3 м
Рабочие колеса - 3
Уплотнение вала - EPDM
Тип насоса - CME
Исполнение насоса - A
Модель - A
Материалы:
Корпус насоса - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Резина - EPDM
Код резины - E
Жидкость:
Диапазон температур жидкости - -20 .. 90 °C
Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 10 бар
Макс. давление при заданной темп-ре - 10 бар / 90 °C
Стандартный фланец - РЕЗЬБА WHITWORTH RP
Код соединения - R
Вход насоса - Rp 2
Выход насоса - Rp 2
Данные электрооборудования:
Тип электродвигателя - 132F
Номинальная мощность P2 - 7.5 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-500 В
Номинальный ток - 14,1-11,2 A
Номинальная скорость - 360-4000 об/м
Класс защиты (IEC 34-5) - IP55
Класс изоляции (IEC 85) - F
Другое:
Нетто вес - 53.6 кг
Полный вес - 57.3 кг
№ структурного файла - 96115857
EAN номер - 5700317303959
