Grundfos CME-I 15-2 A-R-I-V-AQQV

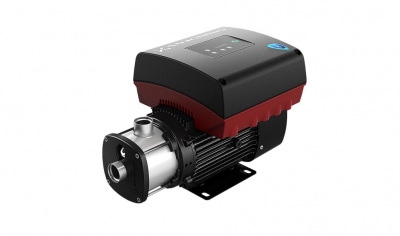

Горизонтальный многоступенчатый моноблочный насос CME-I 15-2 (99158500) со встроенным преобразователем частоты.
Двигатель CME включает преобразователь частоты и ПИ-регулятор, встроенный в клеммную коробку двигателя. Так как двигатель и электронное оборудование имеют встроенную защиту от перегрузки и перегрева, никакой дополнительной защиты двигателя не требуется.
Насос CME-I с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQE.
Вал, рабочие колёса, камеры и пробки заливочных отверстий выполнены из нержавеющей стали.
1-фазным, 220-240 V, 50 Hz, монтируемым на лапах электродвигателем.
Насос CME-I 15-2 с осевым всасывающим каналом и радиальным выпускным каналом, включая торцевое уплотнение вала особой конструкции в исполнении AQQV.
Внешний датчик подключается, если во время эксплуатации насоса необходимо контролировать:
-расход,
-перепад давления,
-температуру.
Комплекты датчиков поставляются как принадлежности.
Насос CME-I имеет панель управления, в которой можно задавать:
-Требуемое установленное значение
-Мин.
-Макс.
-Останов.
Световые индикаторы на панели управления показывают «Работу» и «Неисправность».
Управление насосом CME-I 15-2 также возможно через ПДУ R100 компании Grundfos, с помощью которого можно выполнять дополнительные настройки, а также считывать такие параметры как:
-Фактическое значение
-Частота вращения
-Входная мощность
-Энергопотребление
В клеммной коробке имеются клеммы для подсоединения:
- Внешнего пуска/останова (беспотенциальный контакт)
- Внешней дистанционной настройки установленного значения через аналоговый сигнал, 0 - 10 В, 0(4) - 20 мА,
- 10 В источника напряжения для потенциометра установленного значения, Imax = 5 мА,
- датчика, 0 - 10 В, 0(4) - 20 мА,
- 24 В источника напряжения для датчика, Imax = 40 мА,
- входа для принудительного регулирования режимов МИН, МАКС, Внешняя неисправность или Реле расхода (беспотенциальный контакт)
- беспотенциального реле сигнала неисправности с переключающим контактом,
- RS485 GENIbus.
Технические характеристики:
Наименование продукции - CME-I 15-2
Код (Артикул) - 99158500
Частота вращения - 3480 об/м
Номинальная подача - 20.4 м3/ч
Номинальный напор - 38.6 м
Рабочие колеса - 2
Уплотнение вала - Viton
Тип насоса - CME
Исполнение насоса - A
Модель - A
Материалы:
Корпус насоса - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - I
Резина - FKM
Код резины - V
Жидкость:
Диапазон температур жидкости - -20 .. 90 °C
Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 16 бар
Макс. давление при заданной темп-ре - 16 бар / 90 °C
Стандартный фланец - РЕЗЬБА WHITWORTH RP
Код соединения - R
Вход насоса - Rp 2
Выход насоса - Rp 2
Данные электрооборудования:
Тип электродвигателя - 112MC
Номинальная мощность P2 - 4 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-500 V
Номинальный ток - 8.10-6.60 A
Номинальная скорость - 360-4000 об/м
Класс защиты (IEC 34-5) - IP55
Класс изоляции (IEC 85) - F
Другое:
Нетто вес - 49.6 кг
Полный вес - 53.1 кг
