Grundfos CR 3-23 A-A-A-V-HQQV (овальный фланец) 3х400 В

Артикул: 96513354

Цена обновлена - 27.12.2024

Grundfos CR 3-23 A-A-A-V-HQQV (овальный фланец) 3х400 В

Оценить

Grundfos CR 3-23 A-A-A-V-HQQV

Вертикальный многоступенчатый центробежный насос Grundfos CR 3-23 с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.
Характеристики насоса:
-Рабочие колеса и промежуточные камеры выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CR 3-23 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев овальный.
3-фазный асинхронный электродвигатель.

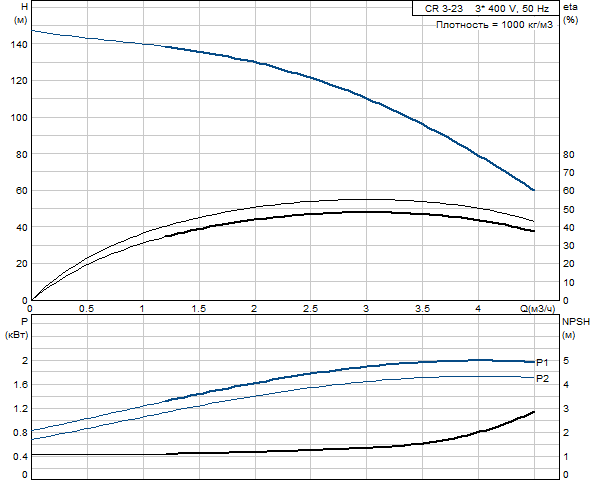

Технические характеристики:
Наименование продукции - CR 3-23
Код (Артикул) - 96513354
Частота вращения - 2899 об/м
Номинальная подача - 3 м3/ч
Номинальный напор - 113 м
Макс. гидростатический напор - 153 м
Рабочие колеса - 23
Уплотнение вала - HQQV
Данные на паспортной табличке - CE
Тип насоса - CR 3
Ступени - 23
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - V

Жидкость:
Диапазон температур жидкости - -20 .. 90 °C
Плотность - 1000 кг/м3

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. давление при заданной темп-ре - 16 бар / 90 °C
16 бар / -20 °C
Стандартный фланец - овальный
Код соединения - A
Соединение труб - Rp 1
Размер фланца электродвигателя - FT115

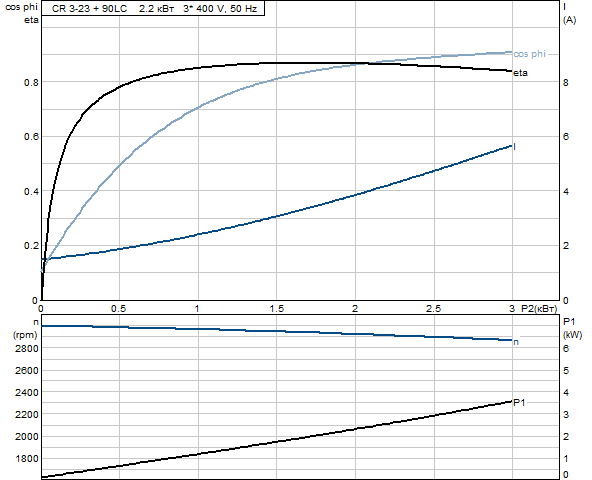

Данные электрообор-я:
Тип электродвигателя - 90LC
IE Efficiency class - IE3
Количество полюсов - 2
Номинальная мощность - P2 - 2.2 кВт
Энергия (Р2), необходимая для насоса - 2.2 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D V
Номинальный ток - 4.45 A
Пусковой ток - 850-950 %
Cos фи - характеристика мощности - 0,89-0,87
Номинальная скорость - 2890-2910 об/м
IE efficiency - IE3 85,9%
Эффективность электродвигателя при полной нагрузке - 85,9-85,9 %
Эффективность двигателя при 3/4 нагрузки - 86,8-87,0 %
Эффективность электродвигателя при 1/2 нагрузки - 86,0-84,9 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - Отсутс.
Номер электродвигателя - 85U15908

Другое:
Label - Grundfos Blueflux
Нетто вес - 38.6 кг
Полный вес - 41.5 кг
Объем упаковки - 0.08 м3
EAN номер - 5700396637006
