Grundfos CRE 10-2 A-FJ-A-E-HQQE

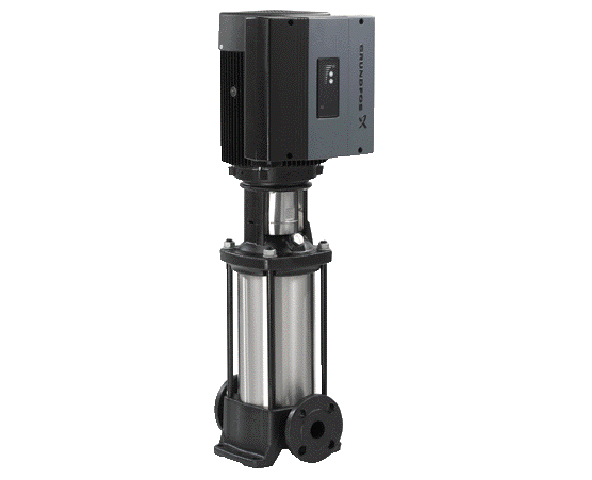

Вертикальный многоступенчатый центробежный насос Grundfos CRE 10-2 с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.
Характеристики насоса:
-Рабочие колеса, промежуточные камеры и внешние части корпуса CRE 10-2 выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CRE 10-2 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев DIN.
Насос CRE 10-2 с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.
Насос регулируется по датчику, например расхода, перепада давления или температуры.
Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении.
Панель управления имеет индикационные лампочки "Работа" и "Авария".
Управление насосом CRE 10-2 A-FJ-A-E-HQQE может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".
Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления посредством аналогового сигнала 0-10 В, 0(4)-20 мА,
-потенциометр для задания значения давления: 10 В, I max= 5mA,
-встроенный датчик давления,
-вход для дополнительного контроля работы по МИН, МАКС, внешн. сигнала неисправности, струйному выключателю (беспотенциальный контакт),
-реле с беспотенциальным переключающим контактом для вывода аварийного сигнала
-RS485 GENIbus.
Технические характеристики:
Наименование продукции - CRE 10-2
Код (Артикул) - 96512513
Частота вращения - 2759 об/м
Номинальная подача - 10 м3/ч
Номинальный напор - 14.2 м
Рабочие колеса - 02
Торцевое уплотнение - HQQE
Эластомер - EPDM
Тип насоса - CRE 10
Данные на паспортной табличке - CE
Ступени - 02
Исполнение насоса - A
Модель - A
Материалы:
Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - E
Жидкость:
Диапазон температур жидкости - -20 .. 120 °C
Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. давление при заданной темп-ре - 16 бар / 120 °C
16 бар / -20 °C
Стандартный фланец - DIN
Код соединения - FJ
Соединение труб - DN 40
Допустимое давление - PN 16
Размер фланца электродвигателя - FT100
Данные электрообор-я:
Тип электродвигателя - 80A
Количество полюсов - 2
Номинальная мощность - P2 - 0.75 кВт
Энергия (Р2), необходимая для насоса - 0.75 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 1 x 200-240 V
Номинальный ток - 5,60-4,70 A
Cos фи - характеристика мощности - 0,97
Номинальная скорость - 360-2840 об/м
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 85755104
Другое:
Label - Grundfos Blueflux
Нетто вес - 39 кг
Полный вес - 42 кг
№ структурного файла - 96059462
EAN номер - 5700396612966
