Grundfos CRE 150-2-1 AN-F-A-E-HQQE
Вертикальный многоступенчатый центробежный насос Grundfos CRE 150-2-1 с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.
Характеристики насоса:
-Рабочие колеса, промежуточные камеры и внешние части корпуса CRE 150-2-1 выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CRE 150-2-1 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев DIN.
Насос CRE 150-2-1 с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.
Насос поставляется с датчиком давления,который регистрирует параметр в напорном патрубке и позволяет контролировать работу насоса по постоянной характеристике давления.
Панель управления позволяет устанавливать заданные параметры при работе в режиме МИН или МАКС или ОСТАНОВ. Панель управления имеет индикационные лампочки "Работа" и "Авария".
Управление насосом CRE 150-2-1 AN-F-A-E-HQQE может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Фактическое значение", "Частота вращения", "Входная мощность" и "Энергопотребление".
Контакты клеммной коробки:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание установленного значения посредством аналогового сигнала, 0-5 В, 0-10 В, 0(4)-20 мА
-потенциометр для задания значения давления: 5 В, Iмакс=5мА
-датчик давления, установленный на заводе.
-питание датчика 24 В, Imax = 40мА
-вход для дополнительного контроля работы по МИН или МАКС(беспотенциальный контакт)
-реле с беспотенциальным переключающим контактом для вывода сигнала об Аварии, Работе или Готовности
-RS485 GENIbus.
Технические характеристики:
Наименование продукции - CRE 150-2-1
Код (Артикул) - 96856444
Частота вращения - 2947 об/м
Номинальная подача - 150 м3/ч
Номинальный напор - 35.6 м
Рабочие колеса - 2
Уменьш. рабочее колесо - 1
Торцевое уплотнение - HQQE
Эластомер - EPDM
Тип насоса - CRE 150
Данные на паспортной табличке - CE
Ступени - 2
Исполнение насоса - AN
Материалы:
Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - E
Жидкость:
Диапазон температур жидкости - -30 .. 120 °C
Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. давление при заданной темп-ре - 30 бар / 120 °C
30 бар / -30 °C
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 125
Допустимое давление - PN 30
Размер фланца электродвигателя - FF300

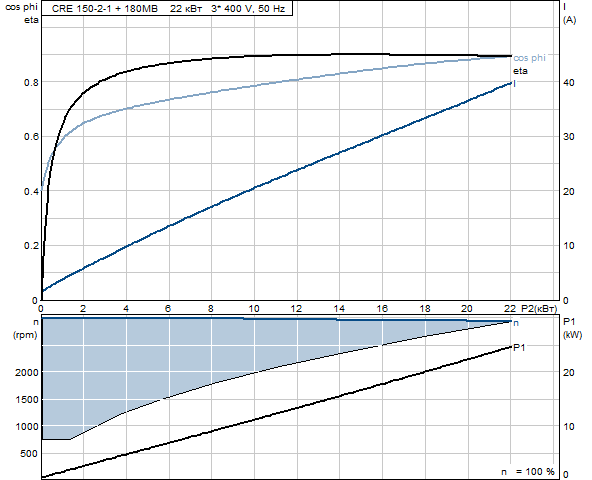

Данные электрообор-я:
Тип электродвигателя - 180MB
Количество полюсов - 2
Номинальная мощность - P2 - 22 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-480 V
Номинальный ток - 43,5-35,0 A
Cos фи - характеристика мощности - 0,91-0,90
Номинальная скорость - 480-3540 об/м
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - F
Номер электродвигателя - 85757530
Другое:
Label - Grundfos Blueflux
Нетто вес - 271 кг
Полный вес - 332 кг
№ структурного файла - 95139605
EAN номер - 5700312022381
