Grundfos CRE 32-2-2 A-F-A-E-HQQE
Вертикальный многоступенчатый центробежный насос Grundfos CRE 32-2-2 с нормальным всасыванием типа "ин-лайн" для монтажа на плите-основании.
Характеристики насоса:
-Рабочие колеса, промежуточные камеры и внешние части корпуса CRE 32-2-2 выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301.
-Головная и нижняя опорная часть насоса CRE 32-2-2 выполнены из Чугун.
-Уплотнение вала в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев DIN.
Насос CRE 32-2-2 с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором, встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.
Насос регулируется по датчику, например расхода, перепада давления или температуры.
Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении.
Панель управления имеет индикационные лампочки "Работа" и "Авария".
Управление насосом CRE 32-2-2 A-F-A-E-HQQE может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость", "Входная мощность" и "Энергопотребление".
Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления посредством аналогового сигнала 0-5 В, 0-10 В,
0(4)-20 мА
-потенциометр для задания значения давления: 5 В, Iмакс=5мА
-датчик 0-5 В, 0-10 В, 0(4)-20 мА
-питание датчика 24 В, Imax = 40мА
-вход для дополнительного контроля работы по МИН или МАКС(беспотенциальный контакт)
-реле с беспотенциальным переключающим контактом для вывода аварийного сигнала
-RS485 GENIbus.
Технические характеристики:
Наименование продукции - CRE 32-2-2
Код (Артикул) - 96122640
Частота вращения - 2902 об/м
Номинальная подача - 30 м3/ч
Номинальный напор - 21.3 м
Рабочие колеса -2
Уменьш. рабочее колесо - 2
Торцевое уплотнение - HQQE
Эластомер - EPDM
Тип насоса - CRE 32
Данные на паспортной табличке - CE
Ступени - 2
Исполнение насоса - A
Модель - A
Материалы:
Чугун
EN-JL1030
ASTM A48-30 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - A
Код резины - E
Жидкость:
Диапазон температур жидкости - -30 .. 120 °C
Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. давление при заданной темп-ре - 16 бар / 120 °C
16 бар / -30 °C
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 65
Допустимое давление - DN65 / PN 16
Размер фланца электродвигателя - FT130

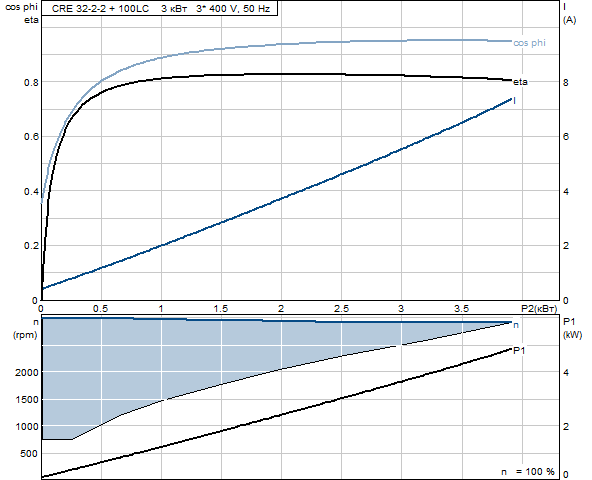

Данные электрообор-я:
Тип электродвигателя - 100LC
Количество полюсов - 2
Номинальная мощность - P2 - 3 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-480 V
Номинальный ток - 6,20-5,00 A
Cos фи - характеристика мощности - 0,94-0,92
Номинальная скорость - 360-3490 об/м
IE efficiency - IE3 87,1%
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - B
Номер электродвигателя - 85755810
Другое:
Label - Grundfos Blueflux
Нетто вес - 80.9 кг
Полный вес - 104 кг
Объем упаковки - 0.321 м3
№ структурного файла - 96115806
EAN номер - 5700396686844
