Grundfos CRN 15-9 A-FGJ-G-V-HQQV (фланец по DIN)

Артикул: 96502056

Цена обновлена - 30.12.2024

Grundfos CRN 15-9 A-FGJ-G-V-HQQV (фланец по DIN)

Оценить

Grundfos CRN 15-9 A-FGJ-G-V-HQQV

Вертикальный многоступенчатый центробежный насос Grundfos CRN 15-9 с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.
Характеристики насоса:
-Рабочие колеса, промежуточные камеры и внешние части корпуса CRN 15-9 выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401.
-Головная и нижняя опорная часть насоса CRN 15-9 выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4408.
-Установочная длина подшипника в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев/муфтDIN.
3-фазный асинхронный электродвигатель.

Технические характеристики:
Наименование продукции - CRN 15-9
Код (Артикул) - 96502056
Частота вращения - 2919 об/м
Номинальная подача - 17 м3/ч
Номинальный напор - 101 м
Рабочие колеса - 09
Торцевое уплотнение - HQQV
Эластомер - Viton
Данные на паспортной табличке - CE
Тип насоса - CRN 15
Ступени - 09
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Нержавеющая сталь
DIN W.-Nr. 1.4408
ASTM A 351 CF 8M
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материала - G
Код резины - V

Жидкость:
Диапазон температур жидкости - -20 .. 90 °C
Плотность - 1000 кг/м3

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. давление при заданной темп-ре - 25 бар / 90 °C
25 бар / -20 °C
Стандартный фланец - DIN
Код соединения - FGJ
Соединение труб - DN 50
Допустимое давление - PN 16
Размер фланца электродвигателя - FF265

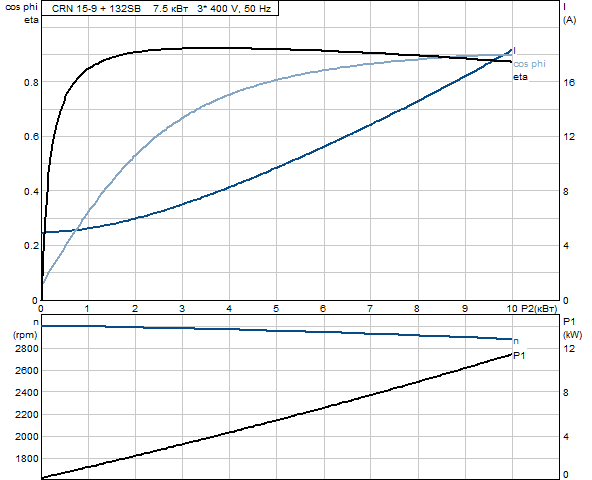

Данные электрообор-я:
Тип электродвигателя - 132SB
IE Efficiency class - IE3
Количество полюсов - 2
Номинальная мощность - P2 - 7.5 кВт
Энергия (Р2), необходимая для насоса - 7.5 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D/660-690 Y V
Номинальный ток - 14,4-14,0/8,30-8,10 A
Пусковой ток - 780-910 %
Cos фи - характеристика мощности - 0,88-0,82
Номинальная скорость - 2910-2920 об/м
IE efficiency - IE3 90,1%
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 85U17522

Другое:
Нетто вес - 104 кг
Полный вес - 126 кг
Объем упаковки - 0.43 м3
EAN номер - 5700396234588
