Grundfos CRN 20-14 A-FGJ-G-E-HQQE (фланец по DIN)

Артикул: 96500578

Цена обновлена - 27.12.2024

Grundfos CRN 20-14 A-FGJ-G-E-HQQE (фланец по DIN)

Оценить

Grundfos CRN 20-14 A-CA-G-E-HQQE

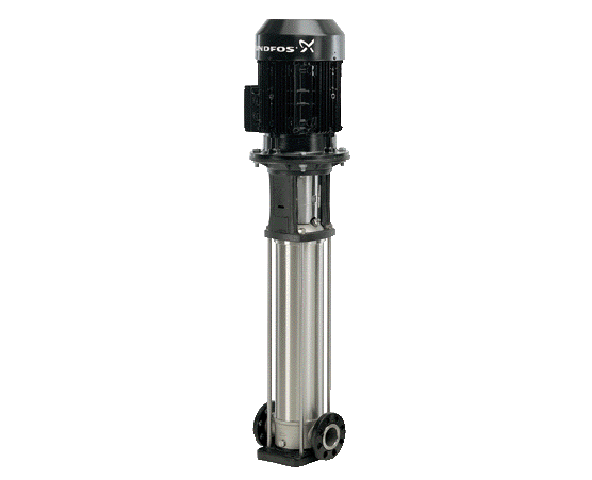

Вертикальный многоступенчатый центробежный насос Grundfos CRN 20-14 с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.
Характеристики насоса:
-Рабочие колеса, промежуточные камеры и внешние части корпуса CRN 20-14 выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401.
-Головная и нижняя опорная часть насоса CRN 20-14 выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4408.
-Установочная длина подшипника в соответствии с DIN 24960.
-Крутящий момент передается через разъемную муфту.
-Подсоединение к трубопроводу с помощью фланцев/муфтDIN.
3-фазный асинхронный электродвигатель.

Технические характеристики:
Наименование продукции - CRN 20-14
Код (Артикул) - 96500578
Частота вращения - 2923 об/м
Номинальная подача - 21 м3/ч
Номинальный напор - 165 м
Рабочие колеса - 14
Торцевое уплотнение - HQQE
Эластомер - EPDM
Данные на паспортной табличке - CE
Тип насоса - CRN 20
Ступени - 14
Исполнение насоса - A
Модель - A

Материалы:
Корпус насоса - Нержавеющая сталь
DIN W.-Nr. 1.4408
ASTM A 351 CF 8M
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материала - G
Код резины - E

Жидкость:
Диапазон температур жидкости - -20 .. 120 °C
Плотность - 1000 кг/м3

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. давление при заданной темп-ре - 25 бар / 120 °C
25 бар / -20 °C
Стандартный фланец - DIN
Код соединения - FGJ
Соединение труб - DN 50
Допустимое давление - PN 16
Размер фланца электродвигателя - FF300

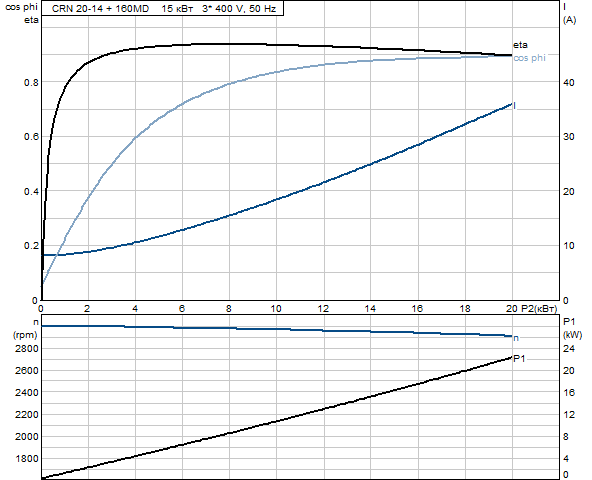

Данные электрообор-я:
Тип электродвигателя - 160MD
IE Efficiency class - IE3
Количество полюсов - 2
Номинальная мощность - P2 - 15 кВт
Энергия (Р2), необходимая для насоса - 15 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D/660-690 Y V
Номинальный ток - 28,0-26,0/16,2-15,6 A
Пусковой ток - 660-780 %
Cos фи - характеристика мощности - 0,89-0,87
Номинальная скорость - 2930-2950 об/м
IE efficiency - IE3 91,9%
Эффективность электродвигателя при полной нагрузке - 91,9-91,9 %
Эффективность двигателя при 3/4 нагрузки - 92,4-92,7 %
Эффективность электродвигателя при 1/2 нагрузки - 92,4-92,3 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 85U17526

Другое:
Нетто вес - 166 кг
Полный вес - 198 кг
Объем упаковки - 0.56 м3
EAN номер - 5700396204628
