Насос Grundfos CRNE 10-3 A-FGJ-G-E-HQQE
Вертикальный, многоступенчатый центробежный насос CRNE 10-3 с всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Материал частей насосов CRNE 10-3 A-FGJ-G-E-HQQE контактирующих с жидкостью, высококачественная нержавеющая сталь. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью муфты PJE (Victaulic®)
Насос CRNE 10-3 оснащен синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Сочетание КПД электродвигателя с возможностью частотного регулирования превосходит КПД, определённый для двигателей класса IE4 с фиксированной скоростью согласно стандарту IEC 60034-30-1, ред. 1.
Технические характеристики:
Наименование продукции - CRNE 10-3
Артикул (Код) - 98390324
Частота вращения - 3501 об/м
Номинальная подача - 12.1 м?/ч
Номинальный напор - 34.9 м
Рабочие колеса - 3
Уплотнение вала - HQQE
Исполнение насоса - A
Жидкость:
Рабочая жидкость - Вода
Диапазон температур жидкости - -20 .. 120 °C
Темпер. жидкости - 20 °C
Плотность - 998.2 кг/м?
Материалы:
Корпус насоса - Нержавеющая сталь DIN W.-Nr. 1.4408, AISI 316
Рабочее колесо - Нержавеющая сталь DIN W.-Nr. 1.4401, AISI 316
Код материала - G
Монтаж:
Диапазон температуры окружающей среды - 50 °C
Макс. давление при заданной темп-ре - 25 бар - 120 °C / 25 бар - -20 °C
Стандартный фланец - DIN
Код соединения - FGJ
Соединение труб - DN 40
Допустимое давление - PN 16
Размер фланца электродвигателя - FT115

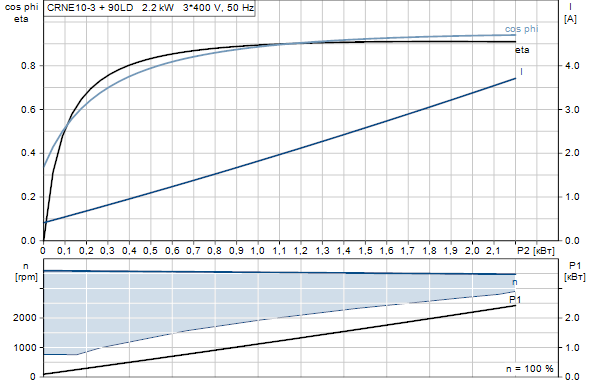

Данные электрооборудования:
Тип электродвигателя - 90LD
Номинальная мощность P2 - 2.2 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-500 V
Номинальный ток - 4,15-3,40 A
Cos фи - характеристика мощности - 0,93-0,87
Номинальная скорость - 360-4000 об/м
Энергоэффективность - 89,0%
Класс защиты (IEC 34-5) - IP55
Класс изоляции (IEC 85) - F
Защита электродвигателя - Да
Номер электродвигателя - 98190193
Другое:
Нетто вес - 44 кг
Полный вес - 48 кг
EAN номер - 5711494195336
