Установка Grundfos Hydro Multi-E 2 CRE 15-5

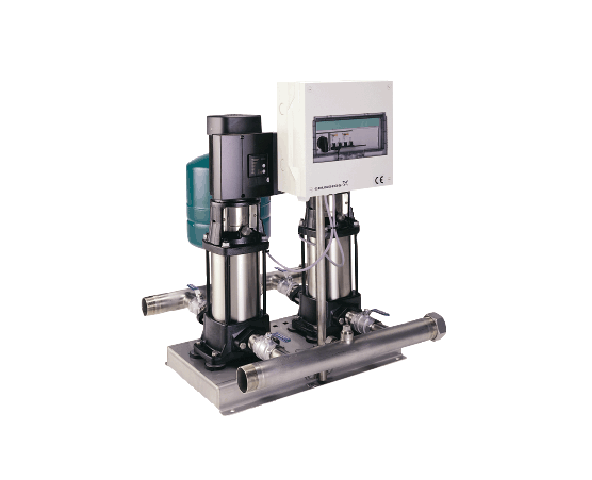

Установки повышения давления GRUNDFOS Hydro Multi-E предназначены для перекачивания и повышения давления чистой воды.Подходит для применения в многоквартирных домах, гостиницах, больницах, школах и т.д. GRUNDFOS Hydro Multi-E 2 CRE 15-5 представляют собой установки повышения давления, в состав которых входят 2 или 3 насоса CRE, установленные через виброизолирующие опоры на общей раме-основании. рама - основание снабжена всей необходимой арматурой, гидробаком и манометром.
Hydro Multi-E поставляется без защиты от работы всухую, однако такая защита должна быть установлена до того, как оборудование будет введено в эксплуатацию.
Hydro Multi-E 2 CRE 15-5 установлена на общей раме-основании из нержавеющей стали ( номер материала по DIN 1.4301).
Всасывающий коллектор из нержавеющей стали (номер материала по DIN 1.4401 или 1.4571) монтируется со стороны всасывающих патрубков насосов. Запорная арматура устанавливается между всасывающим коллектором и каждым насосом.
со стороны напорных патрубков насосов. запорная арматура и обратные клапаны устанавливаются между напорным коллектором и каждым насосом.Hydro Multi-E 2 CRE 15-5 подключен к внешнему сетевому выключателя ( типа "Вкл./Выкл.").
Настройка установок Hydro Multi-E осуществляется с помощью пульта R100.
Максимальное рабочее давление установок 10 бар.
Температура окружающей среды: +5 до + 40°C
Класс защиты: IP 54
Схема пуска - мягкий пуск.
Диапазон мощности: 0,37 - 5,5 кВт на один насос
Сетевое питание: 3 х 400 В, 50 Гц .
Технические характеристики:
Тип продукта - Hydro Multi-E 2 CRE 15-5
Производственный номер - 96566570
EAN номер - 5700830314524
Жидкость:
Диапазон температур жидкости - 0 .. 60 °C
Плотность - 1000 кг/м?
Технич.:
Система с мин. расходом - 0 м?/ч
Система с макс. расходом - 47.2 м?/ч
Макс. гидростатический напор - 71 м
Наименование насоса - CRE 15-5
Количество насосов - 2
Материалы:
Корпус насоса - Чугун
Трубопровод - Нержавеющая сталь
Монтаж:
Макс. рабочее давление - 10 бар
Максимальное давление в наружном водопроводе - PN10 бар
Стандартный фланец - EN1092-1
Manifold inlet - DN 80
Manifold outlet - DN 80
Данные электрообор-я:
IE Efficiency class - IE3
Мощность (Р2) основного насоса - 4 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 400 V
Способ запуска - электрический
Номинальный ток - 15.6 A
Класс защиты (IEC 34-5) - 54
Резервуар:
Объем напорного бака - 33 л
Диафрагменный бак - да
Другое:
Нетто вес - 202 кг
Полный вес - 222 кг
Объем упаковки - 0.88 м3
Типоряд - Интернац.
