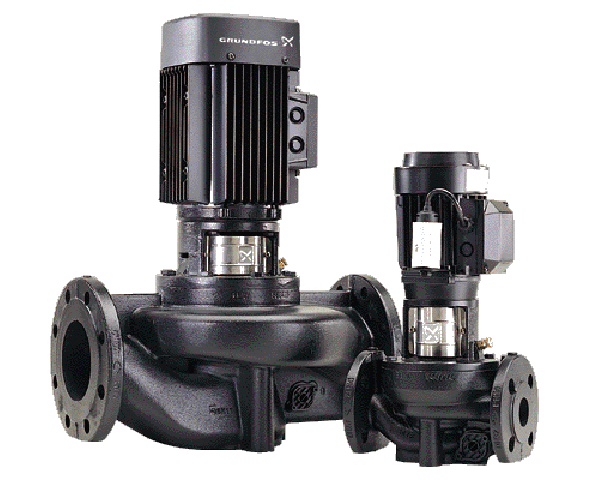

Одноступенчатый одинарный центробежный насос TP 200-160/4 1 типа "ин-лайн":
- кольца щелевого уплотнения из бронзы
- катафорезная обработка проточной части
- жёсткая втулочная муфта
- конструкция, облегчающая техобслуживание
- необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.
- гидравлически оптимальная проточная часть
- конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или
на бетонном основании
- необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель.
Насосы TP 200-160/4 1, отмеченные 1, с мощностью электродвигателя более 0,75 кВт (включительно) оснащены электродвигателями класса энергоэффективности IE3 (согласно IEC 60034-30).
Насосы, отмеченные 1, имеют литое рабочее колесо из чугуна или бронзы.
Насосы TP 200-160/4 1 с уплотнением RUUE/GQQE предназначены для перекачивания гликольсодержащих растворов и питьевой воды. При подборе насоса для гликольсодержащих растворов необходимо с помощью программы WinCAPS учитывать повышенные значения вязкости и плотности и, если требуется, заказывать выбранный насос с электродвигателем большей мощности (см. раздел "Дополнительные опции").
Технические характеристики:
Тип продукта - TP 200-160/4 1
Производственный номер - 97927257
EAN номер - 5710626547937
Жидкость:
Диапазон температур жидкости - -25 .. 90 °C
Технич.:
Частота вращения - 1470 об/м
Номинальная подача - 399 м?/ч
Номинальный напор - 10 м
Макс гидростатический напор - 160 дм
Текущий диаметр рабочего колеса - 226-220 мм
Уплотнение вала - GQQE
Исполнение насоса - A
Модель - A
Материалы:
Корпус насоса - Чугун EN-JL1040 ASTM A48-40 B
Рабочее колесо - Чугун EN-JL1030 ASTM A48-30 B
Код материала - A

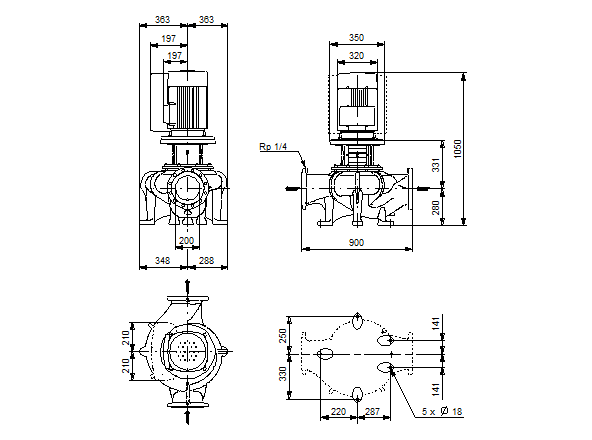

Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 200
Допустимое давление - PN 16
Монтажная длина - 900 мм
Размер фланца электродвигателя - FF300

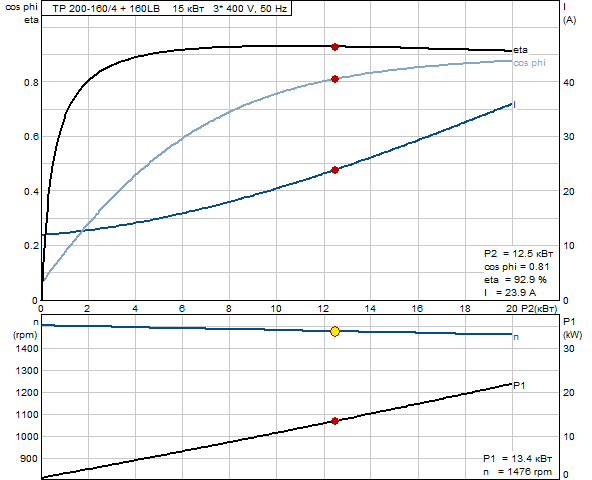

Данные электрообор-я:
Тип электродвигателя - 160LB
IE Efficiency class - IE3
Количество полюсов - 4
Номинальная мощность - P2 - 15 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415 D/660-690 Y V
Номинальный ток - 29,0-28,0/16,8-16,4 A
Пусковой ток - 760-870 %
Cos фи - характеристика мощности - 0,86-0,82
Номинальная скорость - 1460-1470 об/м
IE efficiency - IE3 92,1 %
Эффективность электродвигателя при полной нагрузке - 92,1 %
Эффективность двигателя при 3/4 нагрузки - 92,3 %
Эффективность электродвигателя при 1/2 нагрузки - 92,1 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 87420032
Другое:
Нетто вес - 401 кг
Полный вес - 556 кг
Объем упаковки - 2.29 м3
