Одинарные насосы TP серии 400, PN 25, 3 x 400 В, 1450 об/мин

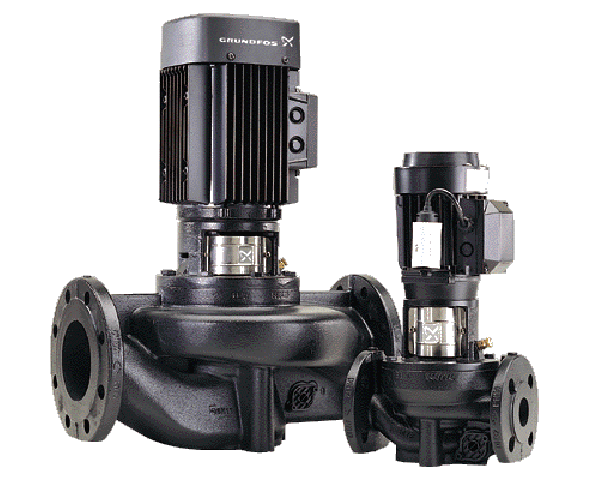

Одноступенчатый одинарный центробежный насос TP250-540/4 A-F-A-DBUE типа "ин-лайн":
- жёсткая фланцевая муфта
- конструкция, облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель.
Электродвигатели мощностью более 2,2кВт (включительно): 3 x 380-415D В, 50 Гц, соединение обмоток по схеме "треугольник", класс защиты IP 55. В электродвигателях мощностью более 3,0 кВт (включительно) в качестве защиты от перегрузки встроены
термисторы (PTC), для преобразования термисторного сигнала в релейный и передачи его на пускатель необходимо использовать реле MS220C (№ продукта 00ID8945, см. раздел "Принадлежности").Насосы TP250-540/4 A-F-A-DBUE с мощностью электродвигателя более 0,75 кВт (включительно) оснащены электродвигателями класса энергоэффективности - IE3 (согласно IEC 60034-30).
Насосы TP250-540/4 A-F-A-DBUE имеют литое рабочее колесо из чугуна или бронзы.
Поверхность чугунного корпуса имеет коррозионностойкое покрытие, нанесенное методом катафореза.
Насосы TP250-540/4 A-F-A-DBUE с уплотнением DBUE предназначены для перекачивания технической воды в системах отопления,вентиляции,кондиционирования.
Технические характеристики:
Тип продукта - TP250-540/4 A-F-A-DBUE
Производственный номер - 96162120
EAN номер - 5700397225011
Жидкость:
Диапазон температур жидкости - 0 .. 150 °C
Технич.:
Частота вращения - 1488 об/м
Номинальная подача - 700 м?/ч
Номинальный напор - 40 м
Макс гидростатический напор - 540 дм
Текущий диаметр рабочего колеса - 398 мм
Уплотнение вала - DBUE
Исполнение насоса - A
Модель - A
Материалы:
Корпус насоса - Чугун с шаровидным графитом EN-JS1020 ASTM A 395
Рабочее колесо - Чугун с шаровидным графитом EN-JS1030 ASTM A 536 60-40-18
Код материала - A
Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 25 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 300 / DN 250
Вход насоса - DN 300
Выход насоса - DN 250
Допустимое давление - PN 25
Монтажная длина - 1200 мм
Размер фланца электродвигателя - FF600
Данные электрообор-я:
Тип электродвигателя - SIEMENS
IE Efficiency class - IE2
Количество полюсов - 4
Номинальная мощность - P2 - 110 кВт
Энергия (Р2), необходимая для насоса - 110 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-415D/660-690Y V
Номинальный ток - 190/110 A
Пусковой ток - 710-710 %
Cos фи - характеристика мощности - 0,87
Номинальная скорость - 1490 об/м
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 83B15244
Другое:
Нетто вес - 1360 кг
Полный вес - 1580 кг
Объем упаковки - 4.57 м3
