Grundfos TPD 100-120/2 A-F-A-BUBE
Насос Grundfos TPD 100-120/2 с уплотнением BUBE предназначены для перекачивания технической воды в системах отопления, вентиляции, кондиционирования.
Насосы, имеют литое рабочее колесо из Нержавеющая сталь.
Одноступенчатый сдвоенный центробежный насос Grundfos TPD 100-120/2 типа "ин-лайн":
- кольца щелевого уплотнения и рабочее колесо из нержавеющей стали
- катафорезная обработка проточной части
- разборная полумуфта
- конструкция, TPD 100-120/2 облегчающая техобслуживание
- гидравлически оптимальная проточная часть
- конструкция типа TPD "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании
- необслуживаемое торцевое уплотнение TPD 100-120 из коррозионно-стойкого металла.
3- фазный асинхронный электродвигатель, в качестве защиты от перегрузки встроены термисторы (PTC), для преобразования термисторного сигнала в релейный и передачи его на пускатель необходимо использовать реле MS220C
Технические характеристики:
Наименование продукции - TPD 100-120/2
Код (Артикул) - 96402687
Частота вращения - 2910 об/м
Номинальная подача - 68.4 м3/ч
Номинальный напор - 8.1 м
Макс гидростатический напор - 120 дм
Уплотнение вала - BUBE
Тип насоса - TPD 80
Исполнение насоса - A
Модель - A
Серия- 200
Материалы:
Чугун
EN-JL1040
ASTM A48-40 B
Рабочее колесо - Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материала - А
Жидкость:
Диапазон температур жидкости - 0 .. 140 °C
Монтаж:
Максимальная температура окружающей среды - 60 °C
Макс. рабочее давление - 10 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 100
Допустимое давление - PN 10

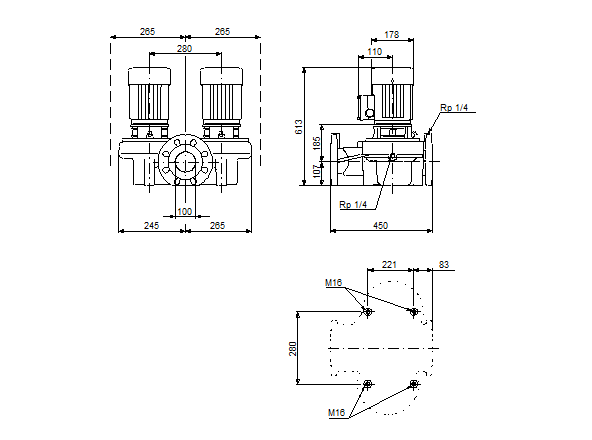

Монтажная длина - 450 мм
Размер фланца электродвигателя - FT115

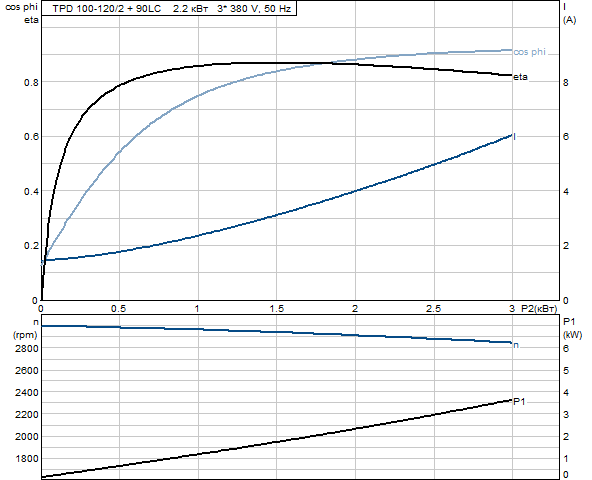

Данные электрооборудования:
Тип электродвигателя - 90LC
IE Efficiency class - IE3
Количество полюсов - 2
Мощность двигателя P2 - 2.2 кВт
Энергия (Р2), необходимая для насоса - 2.2 кВ
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 220-240 D/380-415 Y V
Номинальный ток - 7,70/4,45 A
Пусковой ток - 850-950 %
Cos фи - характеристика мощности - 0,89-0,87
Номинальная скорость - 2890-2910 об/м
IE efficiency - IE3 85,9%
Эффективность электродвигателя при полной нагрузке - 85,9-85,9 %
Эффективность двигателя при 3/4 нагрузки - 86,8-87,0 %
Эффективность электродвигателя при 1/2 нагрузки - 86,0-84,9 %
Класс защиты (IEC 34-5) - 55 (Protect. water jets/dust)
Класс изоляции (IEC 85) - F
Защита электродвигателя - Отсутс.
Номер электродвигателя - 85U05908
Другое:
Label - Grundfos Blueflux
Нетто вес - 121 кг
Полный вес - 127 кг
Объем упаковки - 0.24 м3
EAN номер - 5700396977423
