Grundfos TPED 50-160/4-S A-F-A-GQQE

Артикул: 96275822

!Цена не актуальна!

Оценить

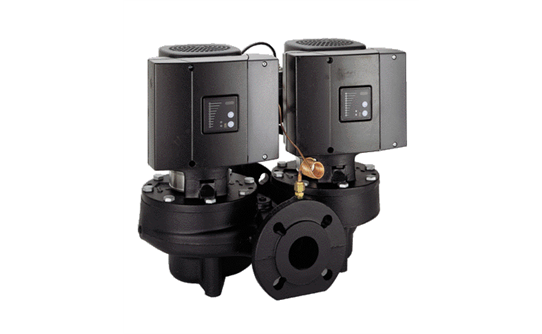

Одноступенчатый насос TPED 50-160/4-S A-F-A-GQQE, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос TPED 50-160/4-S спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе.
Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2).
Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.
Электродвигатель включает в себя частотный преобразователь и ПИ-регулятор в клеммной коробке электродвигателя. Это обеспечивает непрерывное плавное регулирование скорости электродвигателя, что в свою очередь обеспечивает изменение характеристик по установленному требованию.
Насос TPED 50-160/4-S A-F-A-GQQE оснащен датчиком перепада давления.

Технические характеристики:
Тип продукта - TPED 50-160/4-S A-F-A-GQQE
Артикул (Код) - 96275822
Частота вращения - 1445 об/м

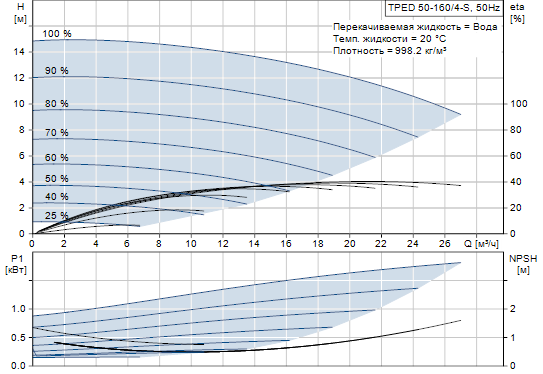

Номинальная подача - 24.7 м?/ч
Номинальный напор - 10.3 м
Максимальный гидростатический напор - 160 дм
Уплотнение вала - GQQE
Исполнение насоса - A
Модель - A
Жидкость:
Рабочая жидкость - Вода
Диапазон температур жидкости - -25 .. 90 °C
Темпер. жидкости - 20 °C
Плотность - 998.2 кг/м?
Материалы:
Корпус насоса - Чугун EN-JL1040, ASTM A48-40 B
Рабочее колесо - Чугун EN-JL1030, ASTM A48-30 B
Код материала - A
Монтаж:
Диапазон температуры окружающей среды - 40 °C
Максимальное рабочее давление - 16 бар
Макс. давление при заданной темп-ре - 16 бар / 90 °C
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 50
Допустимое давление - PN 16

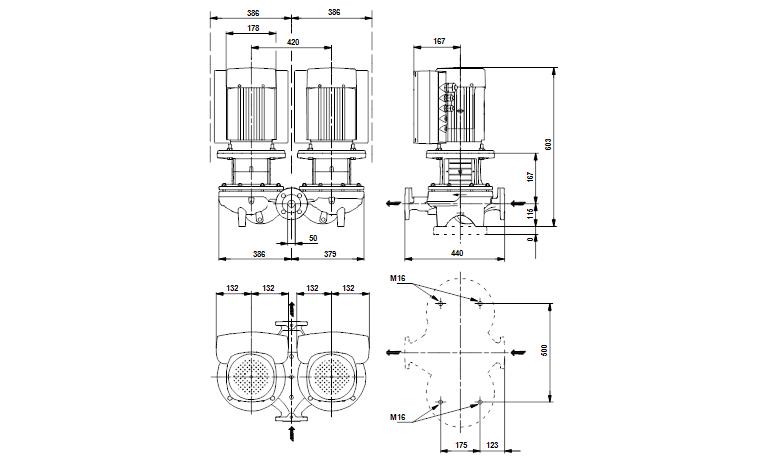

Монтажная длина - 440 mm мм
Размер фланца электродвигателя - FF165
Данные электрооборудования:
Тип электродвигателя - 90LC
Количество полюсов - 4
Номинальная мощность - P2 - 2 x 1.5 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-480 V
Номинальный ток - 3,30-2,90 A
Cos фи - характеристика мощности - 0,92-0,83
Номинальная скорость - 180-1740 об/м
Класс защиты (IEC 34-5) - IP55
Класс изоляции (IEC 85) - F
Защита электродвигателя - Отсутс.
Номер электродвигателя - 86906262
Другое:
Нетто вес - 174 кг
Полный вес - 194 кг
Объем упаковки - 0.52 м3
EAN номер - 5700830066393
