Grundfos TPED 50-90/4-S A-F-A-BAQE

Артикул: 96275796

!Цена не актуальна!

Оценить

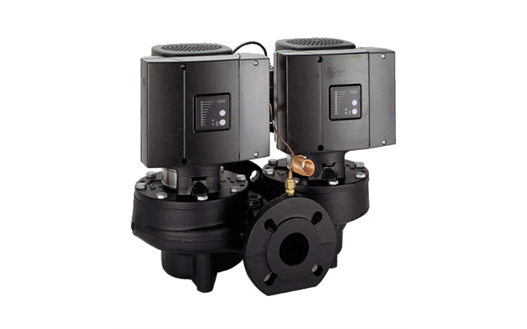

Одноступенчатый насос TPED 50-90/4-S A-F-A-BAQE, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос TPED 50-90/4-S спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе.
Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2).
Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.
Электродвигатель включает в себя частотный преобразователь и ПИ-регулятор в клеммной коробке электродвигателя. Это обеспечивает непрерывное плавное регулирование скорости электродвигателя, что в свою очередь обеспечивает изменение характеристик по установленному требованию.
Насос TPED 50-90/4-S A-F-A-BAQE оснащен датчиком перепада давления.

Технические характеристики:
Тип продукта - TPED 50-90/4-S A-F-A-BAQE
Артикул (Код) - 96275796
Частота вращения - 1400 об/м

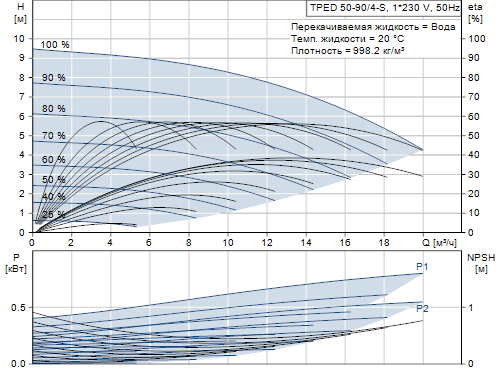

Номинальная подача - 14.3 м?/ч
Номинальный напор - 6.3 м
Максимальный гидростатический напор - 90 дм
Уплотнение вала - BAQE
Исполнение насоса - A
Модель - A
Жидкость:
Рабочая жидкость - Вода
Диапазон температур жидкости - 0 .. 120 °C
Темпер. жидкости - 20 °C
Плотность - 998.2 кг/м?
Материалы:
Корпус насоса - Чугун EN-JL1040, ASTM A48-40 B
Рабочее колесо - Чугун EN-JL1030, ASTM A48-30 B
Код материала - A
Монтаж:
Диапазон температуры окружающей среды - 40 °C
Максимальное рабочее давление - 16 бар
Макс. давление при заданной темп-ре - 16 бар / 120 °C
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 50
Допустимое давление - PN 16

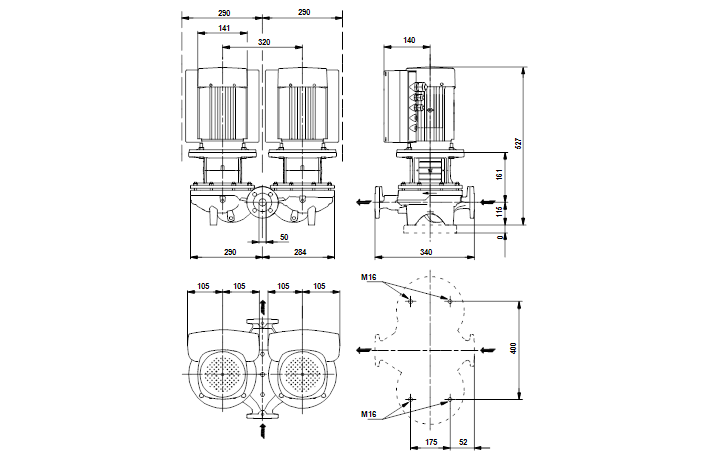

Монтажная длина - 340 mm мм
Размер фланца электродвигателя - FF165

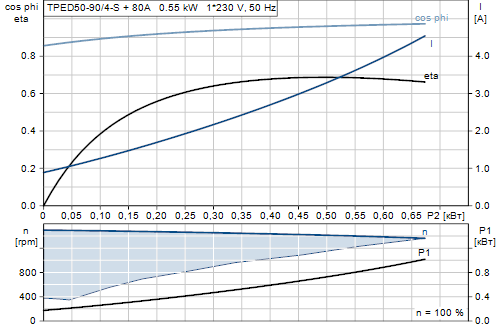

Данные электрооборудования:
Тип электродвигателя - 80A
Количество полюсов - 4
Номинальная мощность - P2 - 2 x 0.55 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 1 x 200-240 V
Номинальный ток - 4,40-3,60 A
Cos фи - характеристика мощности - 0,97
Номинальная скорость - 180-1410 об/м
Класс защиты (IEC 34-5) - IP55
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 86900374
Другое:
Нетто вес - 93 кг
Полный вес - 107 кг
Объем упаковки - 0.39 м3
EAN номер - 5700830066737
