Grundfos TPED 65-230/2-S A-F-A-BAQE

Артикул: 96275574

!Цена не актуальна!

Оценить

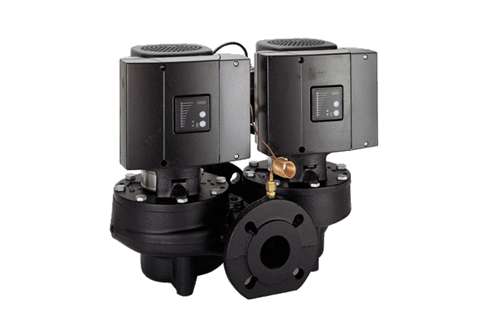

Одноступенчатый насос TPED 65-230/2-S A-F-A-BAQE, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос TPED 65-230/2-S спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе.
Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2).
Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.
Электродвигатель включает в себя частотный преобразователь и ПИ-регулятор в клеммной коробке электродвигателя. Это обеспечивает непрерывное плавное регулирование скорости электродвигателя, что в свою очередь обеспечивает изменение характеристик по установленному требованию.
Насос TPED 65-230/2-S A-F-A-BAQE оснащен датчиком перепада давления.

Технические характеристики:
Тип продукта - TPED 65-230/2-S A-F-A-BAQE
Артикул (Код) - 96275574
Частота вращения - 2910 об/м
Номинальная подача - 34.8 м?/ч
Номинальный напор - 17.1 м
Максимальный гидростатический напор - 230 дм
Уплотнение вала - BAQE
Исполнение насоса - A
Модель - A
Жидкость:
Рабочая жидкость - Вода
Диапазон температур жидкости - 0 .. 120 °C
Темпер. жидкости - 20 °C
Плотность - 998.2 кг/м?
Материалы:
Корпус насоса - Чугун EN-JL1040, ASTM A48-40 B
Рабочее колесо - Чугун EN-JL1030, ASTM A48-30 B
Код материала - A
Монтаж:
Диапазон температуры окружающей среды - 40 °C
Максимальное рабочее давление - 16 бар
Макс. давление при заданной темп-ре - 16 бар / 120 °C
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 65
Допустимое давление - PN 16

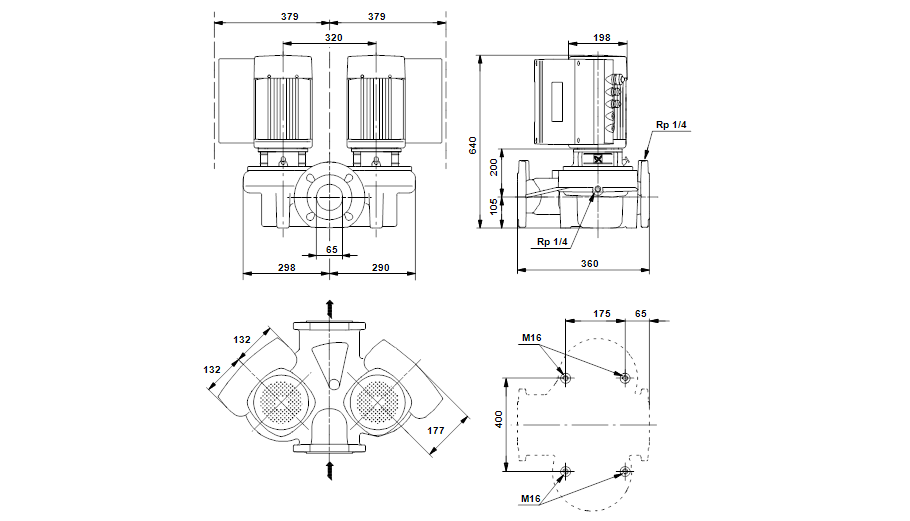

Монтажная длина - 360 mm мм
Размер фланца электродвигателя - FF215

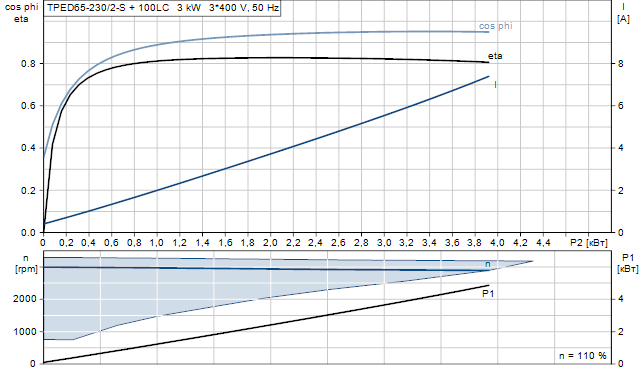

Данные электрооборудования:
Тип электродвигателя - 100LC
Количество полюсов - 2
Номинальная мощность - P2 - 2 x 3 кВт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 380-480 V
Номинальный ток - 6,20-5,00 A
Cos фи - характеристика мощности - 0,94-0,92
Номинальная скорость - 360-3490 об/м
Класс защиты (IEC 34-5) - IP55
Класс изоляции (IEC 85) - F
Защита электродвигателя - B
Номер электродвигателя - 96528120
Другое:
Нетто вес - 145 кг
Полный вес - 165 кг
Объем упаковки - 0.52 м3
EAN номер - 5700830067000
