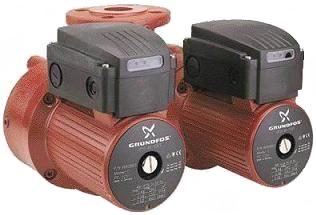

Циркуляционный насос Grundfos UPSD 100-30 F, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами.
Подшипники смазываются перекачиваемой жидкостью.
Насос UPSD 100-30 F, спроектирован для удобной вторичной переработки.
Характеристики насоса:
Наименование продукта - UPSD 100-30 F
№ продукта (артикул) - 96408891
- Три скорости.
- Керамические радиальные подшипники.
- Осевой подшипник из графита.
- Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали.
- Корпус статора - из алюминиевого сплава.
- Корпус насоса из чугуна.
- Статор со встроенным термодатчиком.
3-фазный электродвигатель.
Сдвоенные насосы поставляются со стандартным релейным модулем в клеммной коробке.
Насосы могут включаться непосредственно в электросеть.
Сдвоенный насосы используются при необходимости резервирования для обеспечения надежности работы.
Устройства управления:
Реле - без реле
Положение коробки выводов - 12H
Технические характеристики:
Количество скоростей - 3
Макс гидростатический напор - 30 дм
Данные на паспортной табличке - CE,TSE
Материалы:
Корпус насоса - Чугун, EN-JL1040 DIN W.-Nr. , 35 B - 40 B ASTM
Рабочее колесо - Нержавеющая сталь, 1.4301 DIN W.-Nr. , 304 AISI

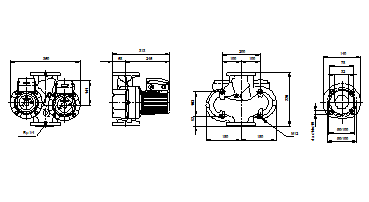

Монтаж:
Диапазон температуры окружающей среды - 0 .. 40 °C
Макс. рабочее давление - 10 бар
Стандартный фланец - DIN
Соединение труб - DN 100
Допустимое давление - PN 10
Монтажная длина - 450 мм
Жидкость:
Диапазон температур жидкости - -10 .. 120 °C
Данные электрооборудования:
Подводимая мощность при скорости 1 - 410 Вт
Подводимая мощность при скорости 2 - 460 Вт
Подводимая мощность при скорости 3 - 670 Вт
Промышленная частота - 50 Hz
Номинальное напряжение - 3 x 400-415 V
Ток при частоте вращения 1 - 0.72 A
Ток при частоте вращения 2 - 0.84 A
Ток при скорости 3 - 1.55 A
Cos фи для скорости 1 - 0,82
Cos фи для скорости 2 - 0,79
Cos фи скорости 3 - 0,62
Класс защиты (IEC 34-5) - X4D
Класс изоляции (IEC 85) - H
Защита электродвигателя - CONTACT
Тепловая защита - внутренний
Другое:
Нетто вес - 93.5 кг
Полный вес - 105 кг
Объем упаковки - 0.2 м3
Маркировка энергоэффективности - D
