Grunfos TPED 32-30/4 A-F-A-BUBE
Сдвоенные насосы Grundfos TPED 32-30/4 Серии 1000 (без датчика перепада давления), 1450 об/мин.
Электродвигатель: со встроенным частотным преобразователем и ПИ регулятором. Класс защиты IP 55.
Поверхность чугунного корпуса имеет коррозионностойкое покрытие, нанесенное методом катафореза.
Насосы с уплотнением BUBE/BAQE предназначены для перекачивания технической воды в системах отопления,вентиляции кондиционирования.
Одноступенчатый сдвоенный центробежный насос TPED 32-30/4 типа "ин-лайн".
Исполнение "ин-лайн" с противолежащими всасывающими напорным патрубками с одинаковым условнымпроходом позволяет монтировать насос на трубе или на бетонное основание.
Сдвоенный насос TPED представляет собой два отдельных насоса в общем корпусе, которые гидравлически изолированы друг от друга установленным со стороны нагнетания подпружиненным шибером.В комплект принадлежностей входит глухой фланеци запасное уплотнительное кольцо.
Коррозионно стойкое необслуживаемое торцевое уплотнение вала.
Насос с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором,встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.
Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу,разности давления или требуемой температуре.
Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении.Панель управления имеет индикационные лампочки "Работа" и "Авария".
Управление насосом TPED 32-30/4 может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость","Входная мощность" и "Энергопотребление".
Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления посредством аналогового сигнала 0-10 В,0(4)-20 мА,
потенциометр для задания значения давления:
10 В, Imax =5 мА,
-встроенный датчик давления,вход для дополнительного контроля работы по МИН,МАКС, внешн. сигнала неисправности, струйному выключателю(беспотенциальный контакт),реле с беспотенциальным переключающим контактом для вывода аварийного сигнала,
-RS485 GENIbus.

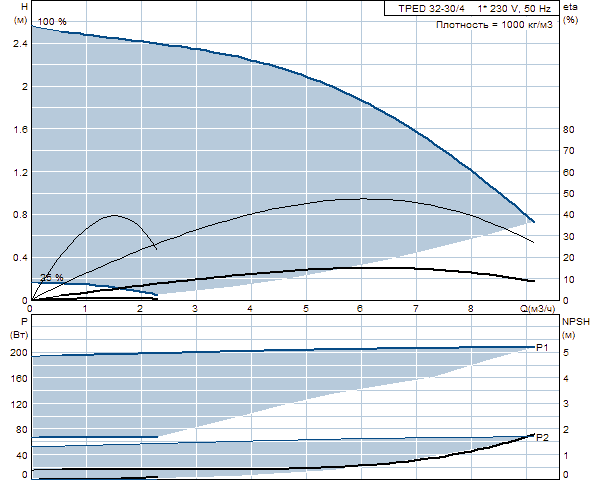

Технические характеристики:
Наименование продукции - TPED 32-30/4
Артикул (код) - 96540730
Частота вращения - 1400 об/м
Номинальная подача - 5.5 м?/ч
Номинальный напор - 1.8 м
Макс. гидростатический напор - 30 дм
Уплотнение - BUBE/BAQE
Исполнение насоса - A
Модель - A
Жидкость:
Диапазон температур жидкости - 0 .. 140 °C
Материалы:
Корпус насоса - Чугун(EN-JL1040), ASTM A48-40 B
Рабочее колесо - Нержавеющая сталь (DIN W.-Nr. 1.4301), AISI 304
Код Материала - А
Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 10 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 32
Допустимое давление - PN 6 / PN 10
Монтажная длина - 220 мм
Размер фланца электродвигателя - FT85
Данные электрооборудования:
Мощность двишателя P2 - 0.12 кВт
Тип электродвигателя - 71B
Количество полюсов - 4
Промышленная частота - 50 Hz
Номинальное напряжение - 1 x 220-240 V
Номинальный ток - 2,90-2,40 A
Cos фи - характеристика мощности - 0,96
Номинальная скорость - 215-1690 об/м
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - F
Защита электродвигателя - PTC
Номер электродвигателя - 86901765
EAN номер - 5700397804148
Другое:
Label - Grundfos Blueflux
Нетто вес - 44.3 кг
Полный вес - 51 кг
Объем упаковки - 0.22 м3
№ структурного файла - 97793985
