Grunfos TPED 50-900/2 A-F-A GQQE
Сдвоенные насосы Grundfos TPED 50-900/2 Серии 1000 (без датчика перепада давления), 2900 об/мин.
Электродвигатель: со встроенным частотным преобразователем и ПИ регулятором. Класс защиты IP 55.
Поверхность чугунного корпуса имеет коррозионностойкое покрытие, нанесенное методом катафореза.
Насосы с уплотнением RUUE/GQQE предназначены для перекачивания гликольсодержащих растворов и питьевой воды.

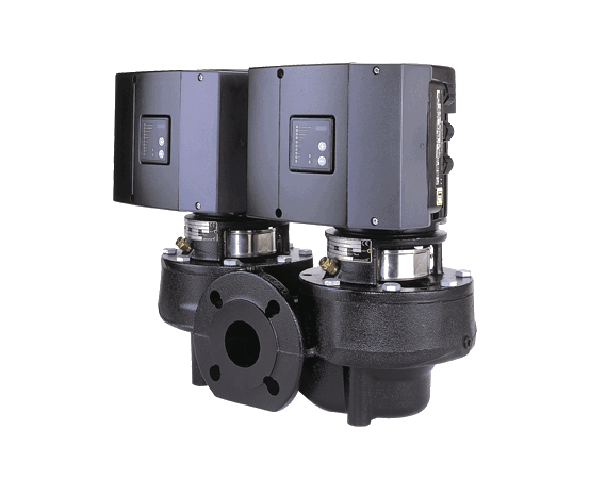

Одноступенчатый сдвоенный центробежный насос TPED 50-900/2 типа "ин-лайн".
Исполнение "ин-лайн" с противолежащими всасывающими напорным патрубками с одинаковым условнымпроходом позволяет монтировать насос на трубе или на бетонное основание.
Сдвоенный насос TPED представляет собой два отдельных насоса в общем корпусе, которые гидравлически изолированы друг от друга установленным со стороны нагнетания подпружиненным шибером.В комплект принадлежностей входит глухой фланеци запасное уплотнительное кольцо.
Коррозионно стойкое необслуживаемое торцевое уплотнение вала.
Насос с IEC-фланцевым однофазным MGE двигателем с частотным регулированием и PI-регулятором,встроенным в клеммную коробку. Встроенная защита от перегрузки и перегрева электродвигателя и электроники. Дополнительная защита не требуется.
Возможно подсоединение внешнего датчика, который позволяет регулировать работу насоса по расходу,разности давления или требуемой температуре.
Панель управления позволяет устанавливать заданные параметры при работе по минимальной или максимальной характеристике или выключении.Панель управления имеет индикационные лампочки "Работа" и "Авария".
Управление насосом TPED 50-900/2 может осуществляться с помощью пульта дистанционного управления R100, который позволяет задавать и считывать количественные параметры, такие как "Текущее значение", "Скорость","Входная мощность" и "Энергопотребление".

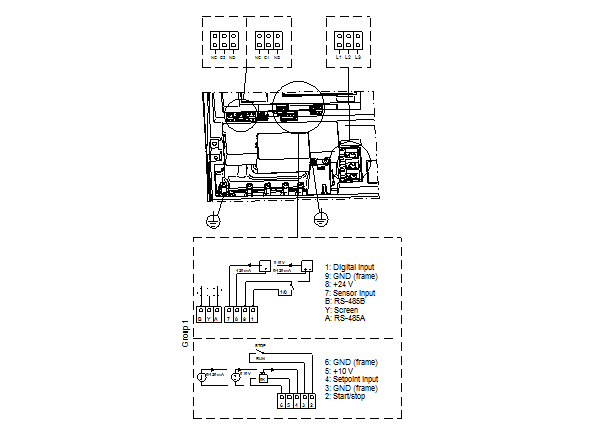

Клеммная коробка имеет контакты:
-Вкл./выкл. насоса (беспотенциальный контакт)
-дистанционное задание значения давления посредством аналогового сигнала 0-10 В,0(4)-20 мА,
потенциометр для задания значения давления:
10 В, Imax =5 мА,
-встроенный датчик давления,вход для дополнительного контроля работы по МИН,МАКС, внешн. сигнала неисправности, струйному выключателю(беспотенциальный контакт),реле с беспотенциальным переключающим контактом для вывода аварийного сигнала,
-RS485 GENIbus.

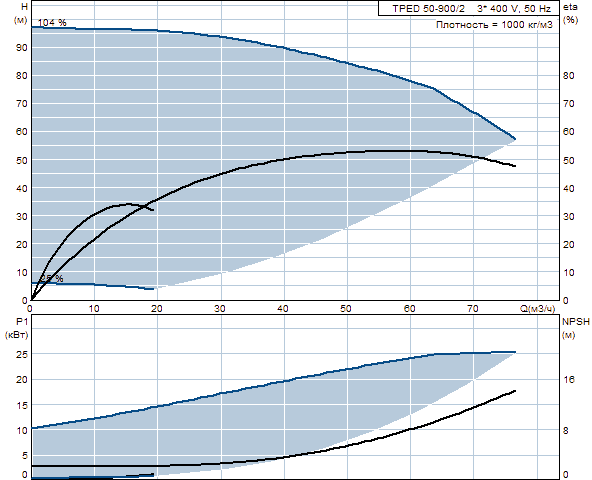

Технические характеристики:
Наименование продукции - TPED 50-900/2
Артикул (код) - 96096492
Частота вращения - 2945 об/м
Номинальная подача - 50.3 м?/ч
Номинальный напор: - 74.3 м
Макс. гидростатический напор - 900 дм
Текущий диаметр рабочего колеса - 255 мм
Уплотнение - RUUE/GQQE
Исполнение насоса - A
Модель - A
Жидкость:
Диапазон температур жидкости - -25 .. 90 °C
Материалы:
Корпус насоса - Чугун(EN-JL1040), ASTM A48-40 B
Рабочее колесо - Чугун(EN-JL1030), ASTM A48-30 B
Код Материала - А
Монтаж:
Максимальная температура окружающей среды - 40 °C
Макс. рабочее давление - 16 бар
Стандартный фланец - DIN
Код соединения - F
Соединение труб - DN 50
Допустимое давление - PN 16
Монтажная длина - 440 мм
Размер фланца электродвигателя - FF300

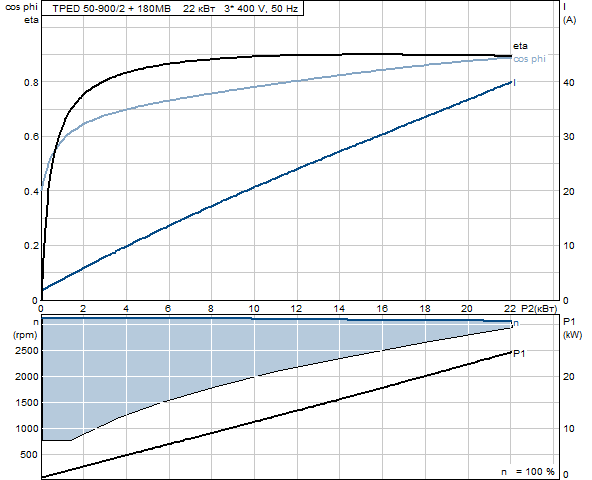

Данные электрооборудования:
Мощность двишателя P2 - 2 х 22 кВт
Тип электродвигателя - 180MB
Количество полюсов - 2
Промышленная частота - 50 Hz
Номинальное напряжение - 3 х 380-415 V
Номинальный ток - 43.5-35.0 A
Cos фи - характеристика мощности - 0,91-0,90
Номинальная скорость - 480-3540 об/м
Класс защиты (IEC 34-5) - 55
Класс изоляции (IEC 85) - F
Номер электродвигателя - 85901231
EAN номер - 5700395797978
Другое:
Label - Grundfos Blueflux
Нетто вес - 451 кг
Полный вес - 534 кг
Объем упаковки - 1.52 м3
№ структурного файла - 95139406
