Компенсатор фланцевый, антивибрационный резиновый Genebre 283118, DN 250 PN 10, корпус-EPDM
Данные изделия бывают нескольких видов: металлические фланцевые, стальные под приварку, антивибрационные резиновые фланцевые, антивибрационные резиновые муфтовые с надежным резьбовым соединением.
Металлические модели, как правило, изготавливаются из нержавеющей стали класса AISI304, для производства других вариантов производитель взял EPDM и углеродистую сталь. Дополнительное усиление нейлоном делает компенсаторы более выносливыми и стойкими перед воздействием внешних факторов.
Предназначенное для устранения вибрации в водопроводных сетях устройство-компенсатор изготовлено из EPDM, металлические соединения и части выполнены из углеродистой стали. Установленные в компенсатор кольца и фланцы дополнительно оцинкованы для защиты от коррозии.
Изделие присоединяется к трубопроводной сети водоснабжения с помощью фланцевых соединений и способно выполнять свои функции при температурах от -10 до +105?С и рабочем давлении до 1 МПа.
Компенсатор способствует сохранению нормальной пропускной способности сети, предохраняет арматуру и трубы от чрезмерных вибрационных нагрузок.
Рекомендации по монтажу Genebre 283118 DN 250 PN 10:
- Перед началом монтажа необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировать их на расстоянии не менее трех диаметров труб от компенсатора.
- Не рекомендуется, чтобы предварительное сжатие компенсатора при монтаже превышало 3-5мм, а также недопустимо скручивание компенсатора при мондаже.
- Строго запрещается одновременая работа компенсатора на растяжение и сдвиг, также исключить возможность повреждения компенсатора острыми краями труб.
- При установке компенсатора на всасывании насоса недопустимо его растяжение.
- Болты должны быть установлены без прямого контакта с резиной, гайки должны устанавливаться на стороне противоположной резиновым элементам на стороне трубопровода.
- Не рекомендуется окрашивать компенсатор или покрывать его слоем изоляции.
Технические характеристики:
Тип - Genebre 283118 DN 250 PN 10
Артикул - 283118
Диаметры - DN 250
Рабочее давление - PN 10
Рабочая температура - – 10 + 105?С

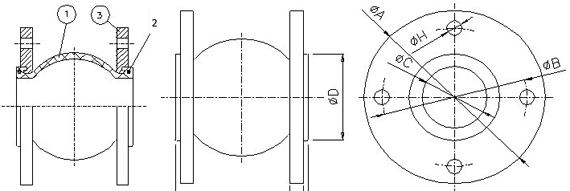

Спецификация материалов Genebre 283118 DN 250 PN 10:
1. Корпус - EPDM
2. Кольцо - Углеродистая сталь (Оцинкованo)
3. Фланец - Углеродистая сталь (Оцинкован)
Другое:
Вес - 23.70 кг
Размер - 10"
