Редуктор для затвора Genebre DN50-150 квадрат 17

Артикул: 5975

!Цена не актуальна!

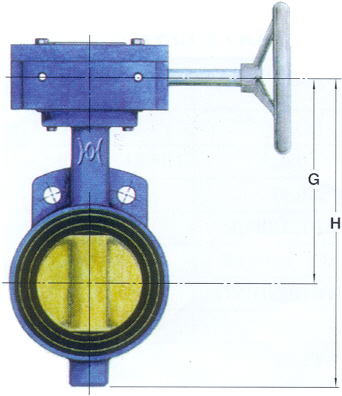

Редуктор для затвора Genebre 5975 DN50-150 квадрат 17

Редуктор для затвора Genebre DN50-150 квадрат 17

Оценить

Редуктор для затвора Genebre 5975 DN50-150
Ручное управление затвором становится труднее по мере увеличения давления и номинального диаметра. В этом случае для закрытия и открытия затвора используется редуктор. В основном, это зубчатый механизм со скошенными шестернями, заключенный в коробку во избежание повреждений оператора и контакта внутренних частей механизма с объектами, затрудняющими их работу.

Технические характеристики:
Тип - Genebre 5975 DN50-150
Артикул - 5975
Диаметры - DN50-150
Корпус чугунный - GG 20.
Установка редуктора - в соответствии с ISO 5211 – DIN 3337

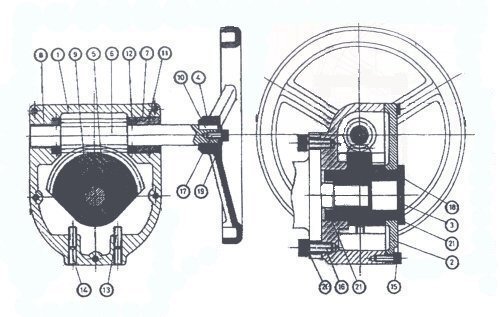

Описание 5975, рис.2:
1. Корпус Чугун
2. Каркас Чугун
3. Указывающая тарелка Сталь
4. Ручное колесо Чугун
5. Корона Ковкий чугун
6. Болт Сталь F 114
7. Опора Бронза
8. Опора Бронза
9. Клин Сталь
10. Клин Сталь
11. Фиксатор Сталь
12. Опора Сталь
13. Резьбовой стержень Сталь
14. Резьбовой стержень Сталь
15. Болт Сталь
16. Болт Сталь
17. Болт Сталь
18 Болт Сталь
19. Шайба Сталь
20. Пружинная шайба Сталь
21. О-кольцо NBR
