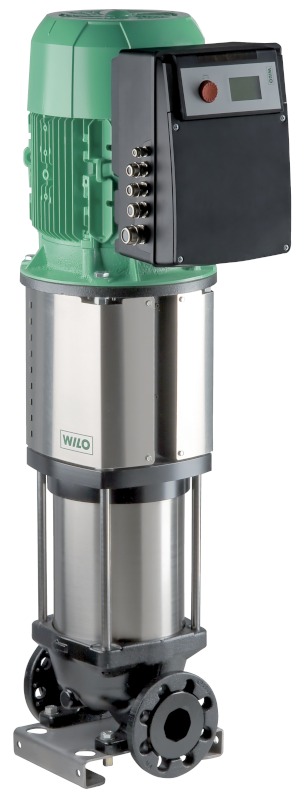

Электронно регулируемый, нормальновсасывающий многоступенчатый высоконапорный центробежный насос Wilo-HELIX VE410-1/16/E/KS из нержавеющей стали вертикального исполнения с подключением Inline
Применение:
- Водоснабжение и повышение давления
- Промышленные циркуляционные системы
- Технологическая вода
- Контуры охлаждающей воды
- Системы пожаротушения
- Моечные установки
- Ирригация
Обозначение Wilo-HELIX VE410-1/16/E/KS:
Helix VE - Вертикальный многоступенчатый высоконапорный центробежный насос в линейном исполнении (с электронным управлением)
4 - Расход в м3/ч
10 - Количество рабочих колес
1 - Материал изготовления насоса
1 = - корпус насоса 1.4301 (AISI 304) гидравлика 1.4307 (AISI 304L)
2 = - корпус насоса 1.4404 (AISI 316L) гидравлика 1.4404 (AISI 316L)
16 - Максимальное рабочее давление в бар
E - Вид уплотнения
E = EPDM
V = FKM
3 - 3~
2 - 2-полюсный
2G - Частотный преобразователь, второе поколение
Особенности / преимущества Wilo-Helix VE:
- Энергосбережения благодаря интегрированному частотному преобразователю с широким диапазоном регулирования
- Мотор трехфазного тока IEC (Level IE2)
- Простая настройка благодаря технологии «красная кнопка» и дисплею
- Выбор разных способов регулирования (регулирование частоты вращения, постоянное давление и PID).
- Дополнительные интерфейсы для связи с шиной посредством вставных IF-модулей
- Оптимизированная по КПД высокоэффективная гидравлика 2D/3D, обработанная лазерной сваркой
- Вся серия HELIX поставляется с удобными скользящими торцевыми уплотнениями в виде картриджа X-Seal (со стандартным уплотнением), обеспечивающими быстрое и удобное техническое обслуживание (по заказу без X-Seal)
- Сменная муфта обеспечивает замену скользящего торцевого уплотнения без необходимости демонтажа мотора (от 7,5 кВт)
- Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса
- Промежуточные подшипники (Al203/CW) обеспечивают долгий срок службы
- Коррозионностойкий вал благодаря втулке из высококачественной стали
- Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой средой (исполнение EPDM)
Оснащение/функции:
- Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала
Описание/конструкция:
- Насосы - по запросу - можно согласовать с конкретными условиями (например, защиту мотора, AteX, более широкий диапазон температур).
- Серия Helix имеется также со встроенным частотным преобразователем
Материалы HELIX VE410-1/16/E/KS:
Стандартная версия:
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307
- Корпус насоса из нержавеющей стали 1.4301
- Фундаментальная рама из серого чугуна EN-GJL-250 (с катафорезным покрытием)
- Вал из нержавеющей стали 1.4301 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301
Для агрессивных сред:
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404
- Корпус насоса из нержавеющей стали 1.4404
- Фундаментальная рама из серого чугуна EN-GJL-250 (с катафорезным покрытием)
- Вал из нержавеющей стали 1.4404 или 1.4462 (в зависимости от исполнения)
- Втулка под скользящим торцевым уплотнением 1.4404
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4404
Объем поставки:
- Многоступенчатый высоконапорный центробежный насос Helix VE
- Контрфланцы со специальными винтами и уплотнительными кольцами для PN16 или шпильками и уплотнениями при использовании контрфланца для PN25
- Встроенная воронка для удобства заполнения насоса
- Инструкция по монтажу и эксплуатации
Технические характеристики:
Тип - Wilo-HELIX VE410-1/16/E/KS
Артикул - 4164476
Подключение к сети - 3~ В, 50 Гц
Номинальная мощность мотора P2 - 2,20 кВт
Номинальный ток 3~400 В, 50 Гц IN - 5,60 A
Рабочее давление - 16 бар
Степень защиты - IP 55
Вес - 43 кг
