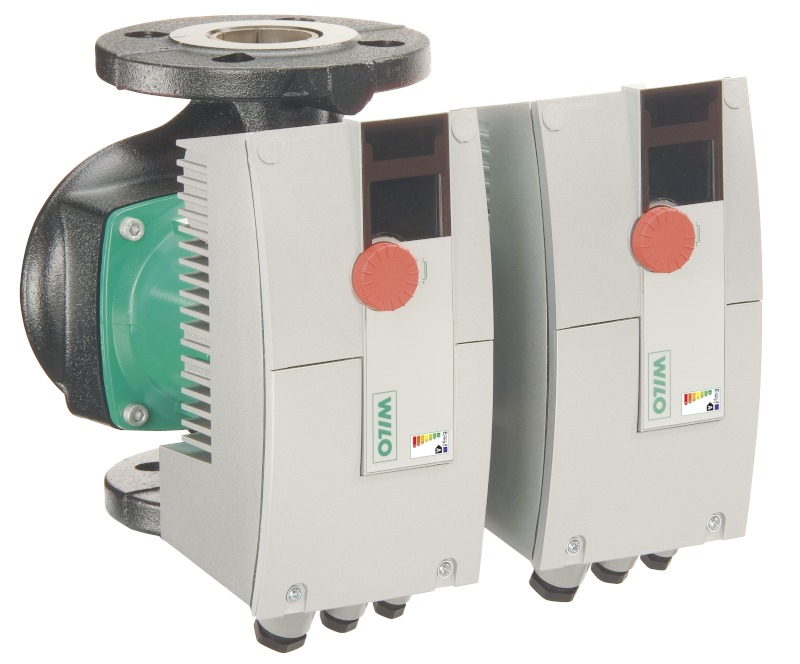

Сдвоенный циркуляционный насос Wilo Stratos-D 50/1-12 PN6/10 с мокрым ротором, с фланцевым соединением, электронно-коммутируемым мотором с автоматической регулировкой мощности
Применение:
Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.
Обозначение Stratos-D 50/1-12 PN6/10:
Stratos - Высокоэффективный насос (насос с фланцевым соединением), электронно регулируемый
D - Сдвоенный насос
50/ - Номинальный внутренний диаметр для подсоединения
1-12 - Диапазон номинальной высоты подачи [м]
Особенности / преимущества Stratos:
- Класс энергоэффективности A
- Максимальный КПД за счет технологии ECM
- Экономия энергии по сравнению с нерегулируемыми циркуляционными насосами до 80%
- Фронтальная панель управления и доступ к клеммному отсеку, различные варианты монтажа, независимое положение дисплея
- Несложная установка благодаря комбинированным фланцам PN 6/PN 10 ( DN 32 до DN 65)
- Использование в системах охлаждения/кондиционирования при любой температуре окружающей среды.
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
- Дополнение системы за счет дополнительных коммуникационных модулей Modbus, BACnet, LON, CAN, PLR, и т. д.
- Дистанционное управление при помощи инфракрасного интерфейса (IR-модуль/IR-карта памяти/IR-монитор)
- Интегрируемая система управления сдвоенными насосами через дополнительно устанавливаемые IF-модули Stratos для:
- Режим работы «основной/резервный», с функцией переключения на резервный насос в случае неисправности
- Работа при пиковых нагрузках с оптимизацией по КПД
Оснащение/функции:
Режимы работы:
- Ручной режим управления (n=постоян.)
- ?p?c для постоянного перепада давления
- ?p?v для переменного перепада давления
- ?p-T для перепада давления, зависимого от температурного режима (программируется через IR-модуль, IR-карту памяти, IR-монитор, Modbus, BACnet, LON или CAN)
Ручное управление:
- Настройка режимов работы
- Настройка требуемого перепада давления
- Настройка автоматического режима снижения частоты вращения
- ВКЛ./ВЫКЛ. насоса
- Настройка частоты вращения (ручное переключение)
Автоматическое управление:
- Бесступенчатая регулировка мощности в зависимости от режима работы
- Автоматический режим снижения частоты вращения
- Функция разблокирования
- Плавный пуск
- Полная защита мотора со встроенной электронной системой размыкания
Внешнее управление:
- Управляющий вход «Выкл. по приоритету» (возможно с IF?модулями Stratos)
- Управляющий вход «Мин. мощность по приоритету» (возможно с IF?модулями Stratos)
- Управляющий вход «Analog In 0 ? 10 В» (дистанционное переключение частоты вращения) (возможно с IF?модулями Stratos)
- Управляющий вход «Analog In 0 ? 10 В» (дистанционное изменение заданного значения) (возможно с IF?модулями Stratos)
Сигнализация и индикация:
- Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (программируется с помощью IR-модуля/IR-карты памяти/IR-монитора)
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (возможно с IF?модулями Stratos)
- Световая индикация неисправности
- ЖК-дисплей для индикации параметров насоса и кодов ошибок
Обмен данными:
- Инфракрасный интерфейс для беспроводного обмена данными с IR-модулем/IR-картой памяти/IR-монитором
- Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF?модулями Stratos)
- Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданиями через интерфейсный преобразователь Wilo или фирменные модули связи (возможно с IF?модулями Stratos)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса):
- Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): Возможны различные комбинации с IF-модулями Stratos (принадлежности)
- Работа двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД): Возможны различные комбинации с IF-модулями Stratos (принадлежности)
Оснащение:
- Исполнения фланца:
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6,
- Специальное исполнение для насосов DN 32 - DN 80: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
- Встроенный перекидной клапан в корпусе насоса
- Гнездо для опционального дополнения IF-модулями Wilo
Материалы:
Корпус насоса - серый чугун (EN-GJL-250)
Рабочее колесо - Синтетический материал (PPE - 40% GF)
Вал - Нержавеющая сталь (X46Cr13)
Подшипники - Металлографит
Объем поставки:
- Насос
- С подкладными шайбами фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 32 ? DN 65)
- Инструкция по монтажу и эксплуатации
Опции:
- Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
Принадлежности:
- Фланцевые заглушки
- IR-модуль
- IR-карта памяти
- IR-монитор
- IF?модули Stratos: Modbus, BACnet, CAN, PLR, LON, DP, Ext. Off, Ext. Min., SBM, Ext. Off/SBM

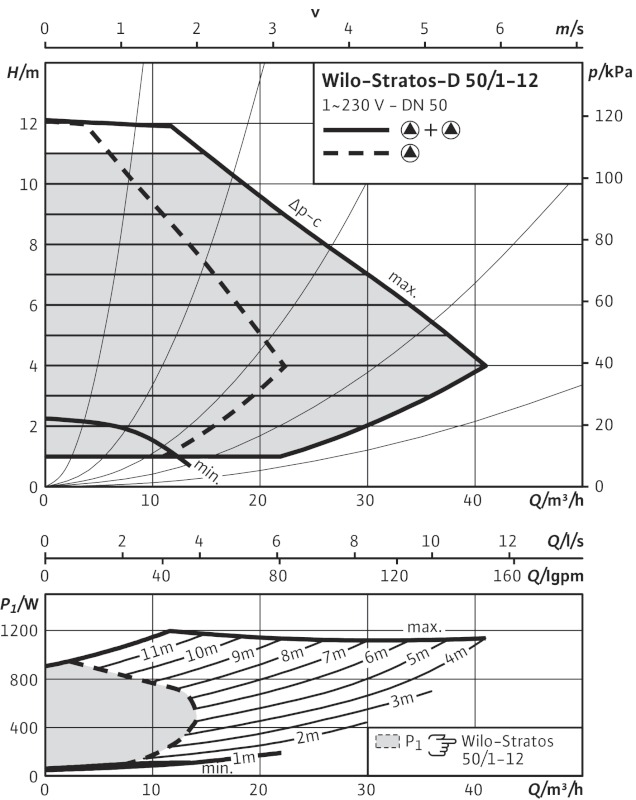

Технические характеристики:
Тип - Wilo Stratos-D 50/1-12 PN6/10
Артикул - 2090467
Класс EEI - A
Диапазон температур при использовании в системах ОВК при макс. температуре окружающей среды +40 °C - -10...+110 °C
Макс. рабочее давление - 6/10 bar
Фланец - Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
Номинальный внутренний диаметр фланца - DN 50
Габаритная длина - 280 мм
Создоваемые помехи - EN 61000-6-3
Помехозащитность - EN 61000-6-2
Регулирование частоты вращения - Частотный преобразователь (ЧП)
Степень защиты - IP X4D
Подключение к сети - 1~230 В, 50/60 Гц
Номинальная мощность мотора P2 - 500 Вт
Частота вращения N - 1400 - 4600 об/мин
Потребляемая мощность P1 - 25 - 590 W
Потребление тока I - 0,20 - 2,60 A
Защита мотора - Встроенная
Резьбовой ввод для кабеля PG - 1x7/1x9/1x13,5
Другое:
Вес - 30 кг
Длина - 535 мм
Ширина - 400 мм
Высота - 390 мм
EAN/UPC код - 4016322994268
