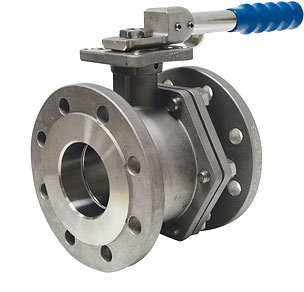

Кран шаровой полнопроходной фланцевый Genebre 252811 DN-080 PN-16 Корпус-НЕРЖ сталь Ф/Ф
Основные преимущества фланцевых шаровых кранов — меньшее гидравлическое сопротивление, надежность, легкость открытия и закрытия, компактность и возможность визуально контролировать положение запирающего органа. Шаровые краны могут комплектоваться электроприводами, которые предназначены для автоматического управления потока трубопровода.
Полнопроходные фланцевые шаровые краны Genebre серии 2528 применяются для установки в кислотно-щелочных трубопроводах, системах сжатого воздуха, в трубопроводах для сырой и кислородосодержащей воды. Корпус шарового крана изгтовлен из нержавеющей стали (CF8M), шар из нерж. стали AISI 304. Уплотнение седла шара состоит из PTFE + 15% F.V. (тефлон армированный стекловолокном).
Фланцевое соединение согласно нормам DIN 2501 PN-16. Фланцы соответствуют нормам ISO 5211. Расстояние между лицевыми сторонами согласно DIN 3002 F4 / F5. Фланцевый шаровый кран серии 2528 работает при температуре от -30 до +180°С а также максимально допустимом давлении в 16 бар. Стальные шаровые краны имеют защиту от протечек через отверстие штока. Двухсоставные шаровые краны Genebre управляются с помощью ручки-рукоятки (нерж. сталь), но также возможна прямая установка электропривода (в соответствии с ISO 5211).
Краны шаровые Genebre 252811 DN-080 PN-16 имеют целый ряд преимуществ:
- простота конструкции;
- высокая и надежная герметичность;
- небольшие габариты;
- простая форма проточной части и отсутствие в ней застойных зон;
- удобное управление;
- малое время, затрачиваемое на поворот запорного органа;
- безопасность работы;
- оптимальная стоимость.
Технические характеристики:
Тип - Genebre 252811 DN-080 PN-16 Ф/Ф
Артикул - 252811
Диаметры - DN 080
Рабочее давление - PN 16
Рабочая температура - -30 ?C+ 180 ?C.
Максимальное рабочее давление - 16 кг/см2
Уплотнение штока – PTFE + 15 % F.V. (тефлон армированный стекловолокном)
Возможен прямой монтаж привода согласно ISO 5211 (система запатентирована)

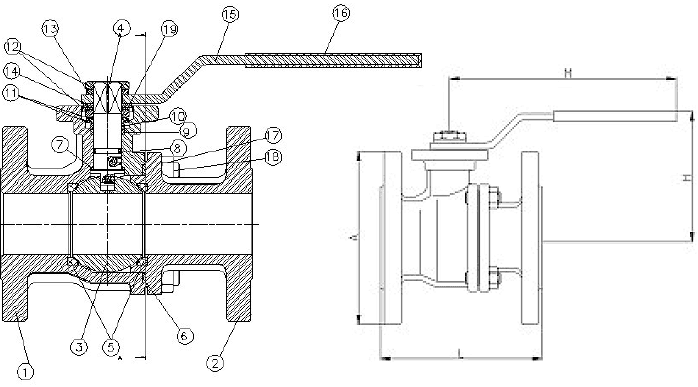

Спецификация материалов шарового крана:
1. Корпус - Нержавеющая сталь DIN 1.4168 ( CF8M)
2. Крышка корпуса - Нержавеющая сталь DIN 1.4168 ( CF8M)
3. Шар - Нержавеющая сталь AISI 316 / SS 316
4. Шток - Нержавеющая сталь AISI 316 / SS 316
5. Уплотнение седла шарa - Тефлон/PTFE+15% GF.
6. Уплотняющая прокладка - SS+Graphite
7. Стопорная шайба - Тефлон/PTFE+graphite
8. Кольцевая прокладка - Витон
9. Уплотнение штока - Тефлон /PTFE
10. Кольцо штока - Нержавеющая сталь AISI 316 / SS 316
11. Пружинная шайба - Нержавеющая сталь AISI 301 / SS 301
12. Гайка - Нержавеющая сталь AISI 316 / SS 316
13. Шайба - Нержавеющая сталь AISI 304 / SS 304
14. Ограничитель - Нерж. Сталь AISI 304 / SS 304
15. Ручка - Нерж. Сталь AISI 304 / SS 304
16. Чехол - Винил
17. Гайка - Нерж. Сталь AISI 316 / SS 316
18. Болт / Stud Bolt - Нерж. Сталь AISI 316 / SS 316
19. Контршайба - Нерж. Сталь AISI 304 / SS 304
Другое:
Вес - 18,850 кг
Размер - 3"
