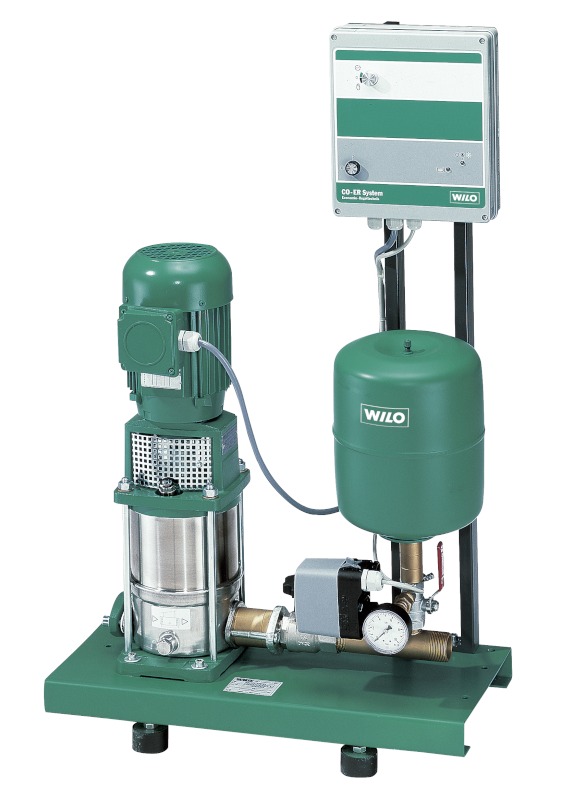

Установка водоснабжения Wilo-Economy CO-1MVI810/ER-PN16-R с нормальновсасывающим высоконапорным центробежным насосом
Применение:
- полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара.
- Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Обозначение Wilo-Economy CO-1MVI810/ER-PN16-R:
CO - Компактная установка повышения давления
1 - С одним насосом
MVI - Серия насосов
8 - Номинальный объемный расход одинарного насоса [м3/ч]
10 - Число секций одинарного насоса
ER - Прибор управления; ER = регулятор Economy
Особенности / преимущества Wilo-Economy CO-1MVI:
- Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии MV
- Моторы трехфазного тока IEC (Level IE2), от 0,75 кВт, 2-полюсные
- Широкий спектр гидравлических характеристик благодаря использованию всех насосов серии MVI
- Простота настройки и надежность в работе за счет использования прибора управления ER-1
- Установки, отвечающие требованиям заказчика, по заказу
Оснащение/функции:
- 1 насос серии MVI
- Макс. число секций: 11
- Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
- Фундаментная рама из нержавеющей стали, оцинкованная (CO-1 MVI 52/95..: сталь, лакированная)
- Регулируемая по высоте вибропоглощающая опора с изоляцией корпусного шума
- Запорная арматура с напорной стороны
- Обратный клапан с напорной стороны
- Мембранный напорный бак 8 л, PN16, с напорной стороны
Описание/конструкция:
- Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали 1.4301 или лакированной стали (MVI 52..), включая виброгасители, с полной разводкой трубопроводов из нержавеющей стали 1.4571, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода) из бронзы/латуни, блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали (MVI) и полностью смонтированный и готовый к подключению прибор управления ER-1; В прибор управления встроена электронная система отключения, срабатывающая при недостатке воды.
- Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
- Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER-1
Материалы CO-1MVI810/ER-PN16-R:
MVI 1.. до 16..-6
- Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..-6 только из 1.4301)
- Корпус насоса из нержавеющей стали 1.4301/1.4404
- Вал из нержавеющей стали 1.4301/1.4404
- Уплотнение EPDM (EP 851)/FKM (Viton)
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
- Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама
- Основание насоса EN-GJL-250
- Система трубопроводов из нержавеющей стали 1.4571
MVI 16.. – 95..
- Рабочие колеса из нержавеющей стали 1.4301/1.4404
- Секции из нержавеющей стали 1.4301/1.4404
- Корпус насоса EN-GJL-250/1.4404
- Вал из нержавеющей стали 1.4057/1.4404
- Уплотнение EPDM (EP 851)/FKM (Viton)
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
- Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама
- Система трубопроводов из нержавеющей стали 1.4571
Объем поставки:
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации
Технические характеристики:
Тип - Wilo-Economy CO-1MVI810/ER-PN16-R
Артикул - 2504165R
Частота вращения - 2900 об/мин
Подключение к сети - 3~230/400 В, 50 Гц
Макс. температура перекачиваемых сред - 60 °C
Температура окружающей среды, макс. - 40 °C
Номинальная мощность мотора P2 - 4 кВт
Номинальный ток 3~230 В, 50 Гц IN - 13.50 A
Номинальный ток 3~400 В, 50 Гц IN - 7.80 A
Номинальные внутренние диаметры трубы - Rp 1?
Рабочее давление - 16 бар
Степень защиты - IP 41

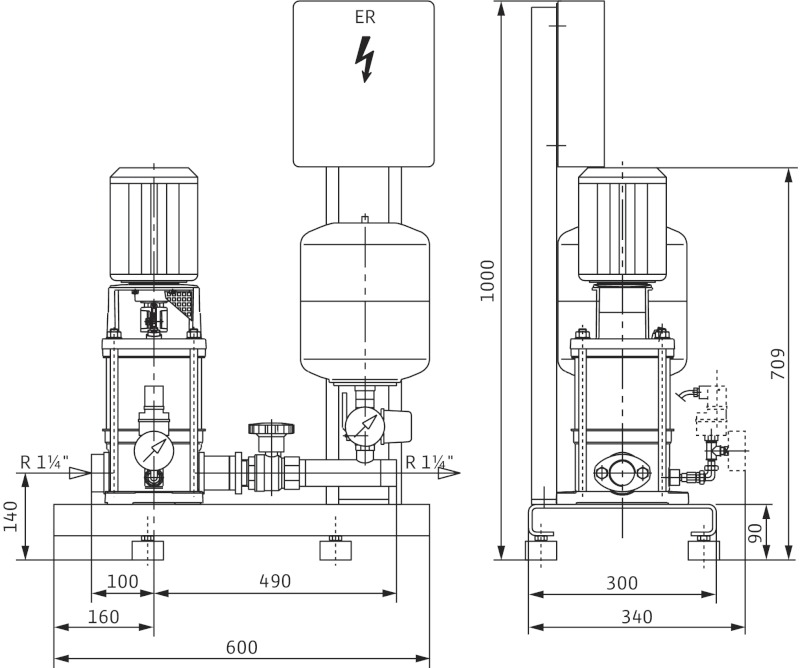

Другое:
Вес - 62 кг
Длина - 630 мм
Ширина - 340 мм
Высота - 1000 мм
