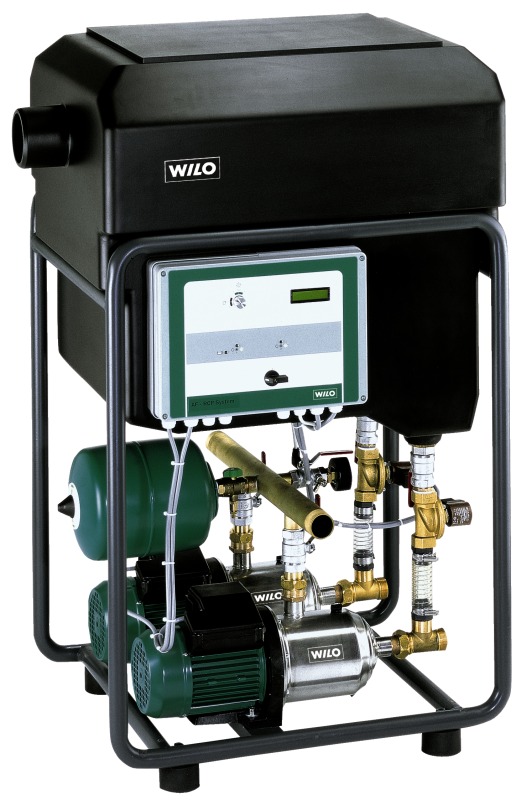

Автоматическая установка использования дождевой воды WILO-RAINSYSTEM AF150-2MC 305EM с приемным резервуаром и 2-мя самовсасывающими насосами
Применение:
Использование дождевой воды в сочетании с цистернами и баками в многоквартирных домах и на небольших предприятиях для экономии питьевой воды.
Обозначение WILO-RAINSYSTEM AF150-2MC 305EM:
AF - Автоматическая установка использования дождевой воды и пополнения резервуаров питьевой воды (Aqua Feed)
150 - Номинальное содержание резервуара подпитки (гибридный резервуар) (л)
2 - Число насосов
MC - Самовсасывающий горизонтальный многоступенчатый центробежный насос серии MultiCargo
3 - Расход (м3/ч) при оптимальном коэффициенте полезного действия
04 - Число секций
EM - Однофазный мотор 1~230 В, 50 Гц
Особенности / преимущества Wilo-RAINSYSTEM AF:
- С низким уровнем шума благодаря многоступенчатым центробежным насосам
- Мотор трехфазного тока IE2-IEC (? 0,75 кВт)
- Все детали, контактирующие с перекачиваемой средой, выполнены из нержавеющих материалов
- Высокая эксплуатационная надежность благодаря полностью электронному регулятору RainControl Professional
- Высокая экономичность благодаря зависимому от расхода пополнению свежей воды
- Высокая надежность благодаря баку подпитки с оптимизированным потоком и шумовыми показателями, сертифицированному согласно DVGW
- Установки с 3-6 насосами повышения давления на запросу или см. главу Wilo Установки повышения давления. Управление насосом для цистерны в исполнении для однофазного тока - по запросу.
Оснащение/функции:
Готовый к подключению модуль компактной конструкции, монтированный на защищенную от колебаний, лакированную стальную трубчатую раму с выполненными электрическими и гидравлическими соединениями, в комплект также входят:
- 2 самовсасывающих центробежных насоса с низким уровнем шума серии MultiCargo MC, выполненные из нержавеющих материалов
- Система накопительных трубопроводов R 1 1/2 с напорной стороны, включая блок датчика, с мембранным напорным баком емкостью 8 л, действующим по принципу протока в соответствии с DIN/DVGW, и запорное устройство с отводом воды
- Манометр 0 ? 10 бар
- Шаровой кран с напорной и всасывающей стороны
- Высокообъемный пополнительный резервуар свежей воды (150 л) с механическим поплавковым клапаном
- Центральный прибор управления RainControl Professional с электроникой управления в комплекте с магнитными клапанами, гидровытеснителем 4–20 мА с датчиком уровня с кабелем длиной 20 м для контроля уровня заполнения
- Управление посредством меню и индикация режима работы и неисправностей на ЖК дисплее
- Равномерное управление установкой посредством цикличной смены насосов и интегрированного тестового хода на неработающих насосах
- Автоматическое переключение при неисправности и включение второго насоса при пиковых нагрузках
- Автоматическая замена воды в баке подпитки
- Автоматическая защита магнитного клапана от известковых отложений
- Непрерывная индикация уровня заполнения цистерны, давления на установке и рабочего состояния на ЖК дисплее
Описание/конструкция:
- Готовая к подключению двухнасосная установка водоснабжения в виде компактного модуля для многосемейных домов и общественных зданий
- Для полностью автоматической подачи дождевой воды из подземного резервуара или цистерны
- Высокая надежность эксплуатации благодаря двум отдельным всасывающим линиям (обеспечивается заказчиком)
- Сертифицированный DVGW высокообъемный пополнительный резервуар обеспечивает зависимое от расхода пополнение питьевой воды в систему потребления при незаполненной цистерне
- В серийном оснащении имеется подключение для сигнализации обратного подпора
- Проточный мембранный напорный резервуар в соответствии с DIN 4807 обеспечивает экономию электроэнергии при микроутечках в здании
- Равномерное управление установкой осуществляется посредством цикличной смены насосов и интегрированного тестового хода на неработающих насосах
- Автоматическое аварийное переключение насоса и включение второго насоса при пиковых нагрузках обеспечивают наилучшую готовность установки к работе
- Пополнение питьевой воды осуществляется полностью автоматически и в зависимости от расхода
- Зависимая от времени работы насоса замена воды в пополнительном резервуаре также осуществляется автоматически
- Со встроенной электронной защитой мотора, встроенной защитой агрегата насоса от сухого хода, а также автоматической защитой магнитного клапана от отложений извести
- Прибор управления выдает различные сообщения; кроме того, он имеет беспотенциальные контакты для индикации общих рабочих состояний и общих сообщений о неисправности
- Управление и установка параметров полностью электронного регулятора RainControl Professional осуществляется при помощи зависящих от меню функциональных клавиш
- Постоянная индикация уровня наполнения цистерны, давления на установке и рабочих состояний осуществляется на ЖК дисплее
- Установка идеальным образом подходит для подключения к автоматизированной системе управления зданием
Материалы RAINSYSTEM AF150-2MC 305EM:
- Корпус насоса из нержавеющей стали 1.4301
- Рабочее колесо из Noryl
- Вал нержавеющая сталь 1.4028
- Скользящее торцевое уплотнение из керамики/графита
- Секции из материала Noryl
- Расширительный мембранный бак: сталь, лакированная
Объем поставки:
- Два самовсасывающих многоступенчатых центробежных насоса MC
- Пополнительный резервуар свежей воды 150 л, датчик с 8 л мембранным напорным баком,
- Центральный прибор управления RainControl Professional с электроникой управления в комплекте с магнитными клапанами, датчиком уровня
- с кабелем 20 м, диапазон измерения 0?5 м.
Технические характеристики:
Тип - WILO-RAINSYSTEM AF150-2MC 305EM
Артикул - 2504582
Высота всасывания, макс. H - 8.0 M
Номинальная мощность мотора P2 - 750 Вт
Номинальный ток IN - 5.40 A
Давление включения - Настройка по выбору от 1,0 бар
Давление выключения - Настройка по выбору от 1,0 бар
Температура перекачиваемой жидкости T - +5...+35 °C
Температура окружающей среды, макс. T - 40 °C
Подключение к сети - 1~230 В, 50 Гц
Подпитывающий резервуар V - 150 л
Число насосов в установке - 2
Число секций - 5
Степень защиты - IP 41
Другое:
Вес - 78,5 кг
Длина - 1200 мм
Ширина - 800 мм
Высота - 1500 мм
EAN/UPC код - 4016322417507
