Установка водоснабжения с погружным мотором WILO-Sub TWU3-0130-EM-PnP(2/DS) с системой управления и принадлежностями в комплекте
Применение:
Установка водоснабжения для
- подачи воды из скважин, колодцев и цистерн,
- для использования в частных системах водоснабжения, полива и орошения
- Подача воды без длинноволокнистых и абразивных примесей
Обозначение WILO-Sub TWU3-0130-EM-PnP(2/DS):
TWU - Погружной насос
3 - Диаметр гидравлического оборудования в дюймах ["]
01 - Номинальный объемный расход [м3/ч]
30 - Число секций гидравлики
P&P - Система насосов Plug & Pump
FC - Исполнение
FC = пакет Sub-I с Fluidcontrol
DS = пакет Sub-II с комплектом реле давления
Особенности / преимущества Wilo-Sub TWU 3:
- Электрические компоненты установки уже предварительно смонтированы
- Простая установка и управление
- Встроенный обратный клапан
Оснащение/функции:
- Многоступенчатый погружной насос с радиальными рабочими колесами
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Однофазный мотор
- Термическое реле мотора
Описание/конструкция:
Погружной насос для вертикального или горизонтального монтажа.
Гидравлика:
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор:
Коррозионностойкий однофазный мотор прямого пуска, с возможностью перемотки, заполненный маслом, с самосмазывающимися подшипниками.
Охлаждение:
Охлаждение мотора происходит за счет перекачиваемой жидкости. Мотор может работать только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Материалы Sub TWU3-0130-EM-PnP(2/DS):
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: поликарбонат
- Вал гидравлической системы: нержавеющая сталь 1.4104
- Корпус мотора: нержавеющая сталь 1.4301
- Вал мотора: нержавеющая сталь 1.4305
Определение параметров:
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
Объем поставки:
Пакет Wilo-Plug & Pump Sub-I для полива частных приусадебных участков:
- В полном сборе
- Соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
- Wilo-Fluidcontrol (FC); прибор автоматического контроля над потоком и давлением со встроенной защитой от сухого хода
- Поддерживающий трос длиной 30 м
- Инструкция по монтажу и эксплуатации

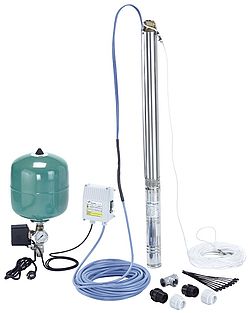

Пакет Wilo-Plug & Pump Sub-II для собственного водоснабжения частного дома и многоквартирных домов:
- В полном сборе
- Соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
- Комплект реле давления Wilo 0 - 10 бар, включая расширительный мембранный бак объемом 18 л, манометр, запорную арматуру и манометрический выключатель
- Поддерживающий трос длиной 30 м
- Инструкция по монтажу и эксплуатации

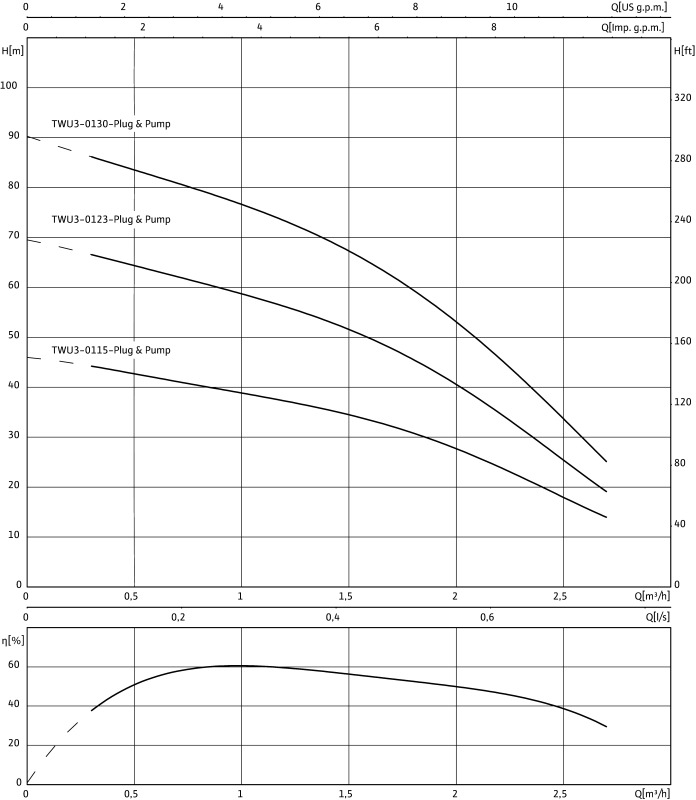

Технические характеристики:
Тип - WILO-Sub TWU3-0130-EM-PnP(2/DS)
Артикул - 4091656
Макс. расход - 2,60 м3/ч
Макс. напор - 88.0 M
Макс. содержание песка - 50 г/м3
Напорный патрубок - Rp 1
Стандарт подключения - EN 1092-2
Макс. глубина погружения - 150 м
Температура перекачиваемой жидкости - +3...+35 °C
Подключение к сети - 1~230 V, 50 Гц
Диаметр двигателя O - 3 "
Номинальная мощность мотора P2 - 0,75 Вт
Номинальный ток IN - 5,850 A
Длина соединительного кабеля - 30 м
сечение кабеля - 4x1,5 мм2
Мин. скорость потока на моторе - 0.10 м/с
Макс. частота включений - 20 1/ч
Степень защиты - IP 58
Другое:
Вес - 27 кг
Длина - 1470 мм
Ширина - 390 мм
Высота - 410 мм
EAN/UPC код - 4016322788966
