Установка водоснабжения с погружным мотором WILO-Sub TWU4-0409-C-PnP/FC с системой управления и принадлежностями в комплекте
Применение:
Установка водоснабжения для собственного водоснабжения в частном секторе
- Подача воды для стиральных машин
- Полив садовых участков
- Перекачивание воды и заполнение водой
- Водозаборные точки для хозяйственной воды
Обозначение WILO-Sub TWU4-0409-C-PnP/FC:
TWU - Погружной насос
4 - Диаметр гидравлического оборудования в дюймах ["]
04 - Номинальный объемный расход [м3/ч]
09 - Число секций гидравлики
C - Поколение серий
P&P - Система насосов Plug & Pump
FC - Исполнение
FC = пакет Sub-I с Fluidcontrol
DS = пакет Sub-II с комплектом реле давления
Особенности / преимущества Wilo-Sub TWU 4:
- Несложный монтаж, инсталляция и управление
- Износостойкий за счет всплывающих рабочих колес
- Надежный в эксплуатации мотор благодаря высокому пусковому моменту
- Встроенный обратный клапан
Оснащение/функции:
- Многоступенчатый погружной насос с радиальными рабочими колесами
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Однофазный мотор
- Защита мотора от перегрева
- Защита от сухого хода (только у пакета Wilo?P&P Sub?I)
Описание/конструкция:
Погружной насос для вертикального или горизонтального монтажа.
Гидравлика:
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Мотор:
Коррозионностойкий однофазный мотор прямого пуска без устройства плавного пуска. Герметично залитый мотор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.
Охлаждение:
Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Материалы Sub TWU4-0409-C-PnP/FC:
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: Noryl
- Вал гидравлической системы: нержавеющая сталь 1.4104
- Корпус мотора: нержавеющая сталь 1.4301
- Вал мотора: нержавеющая сталь 1.4305
Определение параметров:
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
Объем поставки:

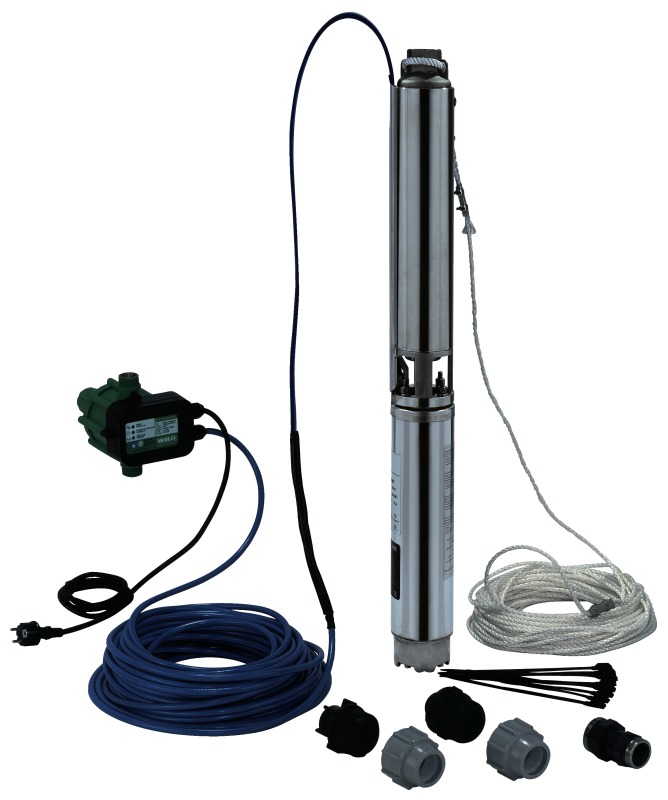

Пакет Wilo-Plug & Pump Sub-I для полива частных приусадебных участков:
- В полном сборе
- Соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
- Wilo-Fluidcontrol (FC); прибор автоматического контроля над потоком и давлением со встроенной защитой от сухого хода
- Поддерживающий трос длиной 30 м
- Монтажные детали: 2x зажимные резьбовые соединения, переходник R 1? на R 1, 8x кабельные стяжки
- Инструкция по монтажу и эксплуатации
Пакет Wilo-Plug & Pump Sub-II для собственного водоснабжения частного дома и многоквартирных домов:
- В полном сборе
- Соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
- Комплект реле давления Wilo 0 - 10 бар, включая расширительный мембранный бак объемом 18 л, манометр, запорную арматуру и манометрический выключатель
- Поддерживающий трос длиной 30 м
- Монтажные детали: тройник, переходник R 1? auf R 1, 8x кабельные стяжки
- Инструкция по монтажу и эксплуатации
Технические характеристики:
Тип - WILO-Sub TWU4-0409-C-PnP/FC
Артикул - 6049387
Макс. расход - 6 м3/ч
Макс. напор - 46.0 M
Макс. содержание песка - 50 г/м3
Минимальный индекс эффективности (MEI) - ? 0.7
Напорный патрубок - Rp 1?
Стандарт подключения - EN 1092-2
Макс. глубина погружения - 200 м
Температура перекачиваемой жидкости - +3...+40 °C
Подключение к сети - 1~230 V, 50 Гц
Диаметр двигателя O - 4 "
Номинальная мощность мотора P2 - 0,75 Вт
Номинальный ток IN - 5,90 A
Длина соединительного кабеля - 30 м
сечение кабеля - 4x1,5 мм2
Мин. скорость потока на моторе - 0.10 м/с
Макс. частота включений - 20 1/ч
Степень защиты - IP 68
Другое:
Вес - 23,94 кг
Длина - 590 мм
Ширина - 400 мм
Высота - 420 мм
EAN/UPC код - 4044966516591
