Тип:

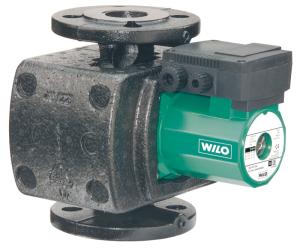

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением
Применение:
системы водяного отопления, промышленные циркуляционные установки, системы кондиционирования и закрытые контуры охлаждения
Особенности/преимущества продукции:
- Используются в системах отопления и системах охлаждения/кондиционирования от -20 °C до +130 °C
(TOP-S 80/15 и TOP-S 80/20 от -20 °C до +110 °C)
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата
- Ручная регулировка мощности с 3 ступенями частоты вращения
- Несложная установка благодаря комбинированному фланцу PN 6/PN 10 (для DN 40 - DN 65)
Технические характеристики:
- Допустимый диапазон температур от -20 °C до +130 °C,
кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20 и насосы с защитным модулем Wilo: от -20 °C до +110 °C)
- Подключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (в качестве опции со штекером переключения)
- 3~400 В, 50 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100
- Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Оснащение/функции
Режимы работы:
- Переключение ступеней частоты вращения
Ручное управление:
- Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у однофазных насосов с P2 ? 350 Вт)
Автоматическое управление:
- Полная защита мотора с интегрированной электронной системой отключения (серийное оснащение только для трехфазных насосов с P2 ? 180 Вт и однофазных насосов P2 ? 350 Вт, в качестве опции для всех типов с защитным модулем Wilo?C)
Внешнее управление:
- Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo?C)
Сигнализация и индикация:
- Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для 3~насосов с P2 ? 180 Вт и 1~ насосов с P2 ? 350 Вт, опционально для всех типов с защитным модулем Wilo-C)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo?C)
- Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) только для однофазных насосов с P2 = 180 Вт)
- Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P2 ? 180 Вт и для однофазных насосов с P2 ? 350 Вт, в качестве опции для всех типов с защитным модулем Wilo-C)
- Контрольная лампа направления вращения (только для трехфазных насосов)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса):
- Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): в качестве опции для всех типов насосов с защитным модулем Wilo-С
Оснащение:
- Для насосов с фланцевым соединением: Исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
- Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6,
- Специальное исполнение для насосов DN 40 - DN 100: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
- Подводка кабеля возможна с двух сторон (только для однофазных и трехфазных насосов с P2?180 Вт)
- Серийное оснащение насосов, используемых в системах отопления, теплоизоляцией.
Материалы:
- Корпус насоса: Серый чугун
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: металлографит
Объем поставки:
- Насос
- Теплоизоляция
- С уплотнениями для резьбового соединения
- Подкладные шайбы фланцевых винтов (при номинальных диаметрах для подсоединения DN 40 ? DN 65)
- Инструкция по монтажу и эксплуатации
Опции:
- Специальное исполнение для рабочего давления PN 16 (за отдельную плату)
- Исполнение для особых напряжений по запросу.
Принадлежности:
- Резьбовые соединения для резьбового подсоединения
- Компенсаторы
- Для насосов 3~400 В:
- Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)
- Защитный модуль Wilo C, 3~400 В
- Для насосов 1~230 В:
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты мотора
- Защитный модуль Wilo C, 1~230 В
